Mașină de îndoit tablă Placă de îndoit hidraulic Mini presă frână din oțel inoxidabil

Descriere produs

1）WC67K NC cu plăci hidraulice de frână cu control E21

Presa frana din tabla tabla cu sistem E21 NC

Convertorul de frecvență controlează poziționarea motorului principal al axelor X,Y: SIEMENS Germay

Supapă: Bosch Rexroth Germania

Electrice: Schneider Franța

1. Designul respectă standardele internaționale ale UE. Fuzelajul elimină stresul intern prin recoacere și asigură o precizie și rezistență mai mare. Toate mașinile sunt proiectate folosind programarea SOLID WORKS 3D și sunt realizate cu oțel de calitate ST44-1 îmbunătățită cu cea mai recentă tehnologie.

2. Mașina de îndoit cu axă de torsiune din seria WC67K folosește sistemul de control Chines ESTUN NC pentru a vă ajuta să vă creșteți productivitatea și să păstrați cel mai mic cost și costuri de întreținere mai mici. Îndoirea de înaltă calitate și repetitivă este obținută prin utilizarea cilindrilor și supapelor sincronizate.

3. Sistemul de control al programării sistemului E21 și invertorul realizează funcția de poziționare precisă a axei X axa Y.

4. Tehnologie de control hidraulic de ultimă oră cu răspuns la frecvență, Faza superioară rigidă rulează pe rulmenți în 8 puncte cu o precizie de îndoire de /-0,01 mm

5. Funcție opțională de compensare a axei V și selectați matrița potrivită pentru a îndoi cu ușurință piesele de prelucrat cu formă complexă. Echipament standard。

Controler chinezesc E21 NC

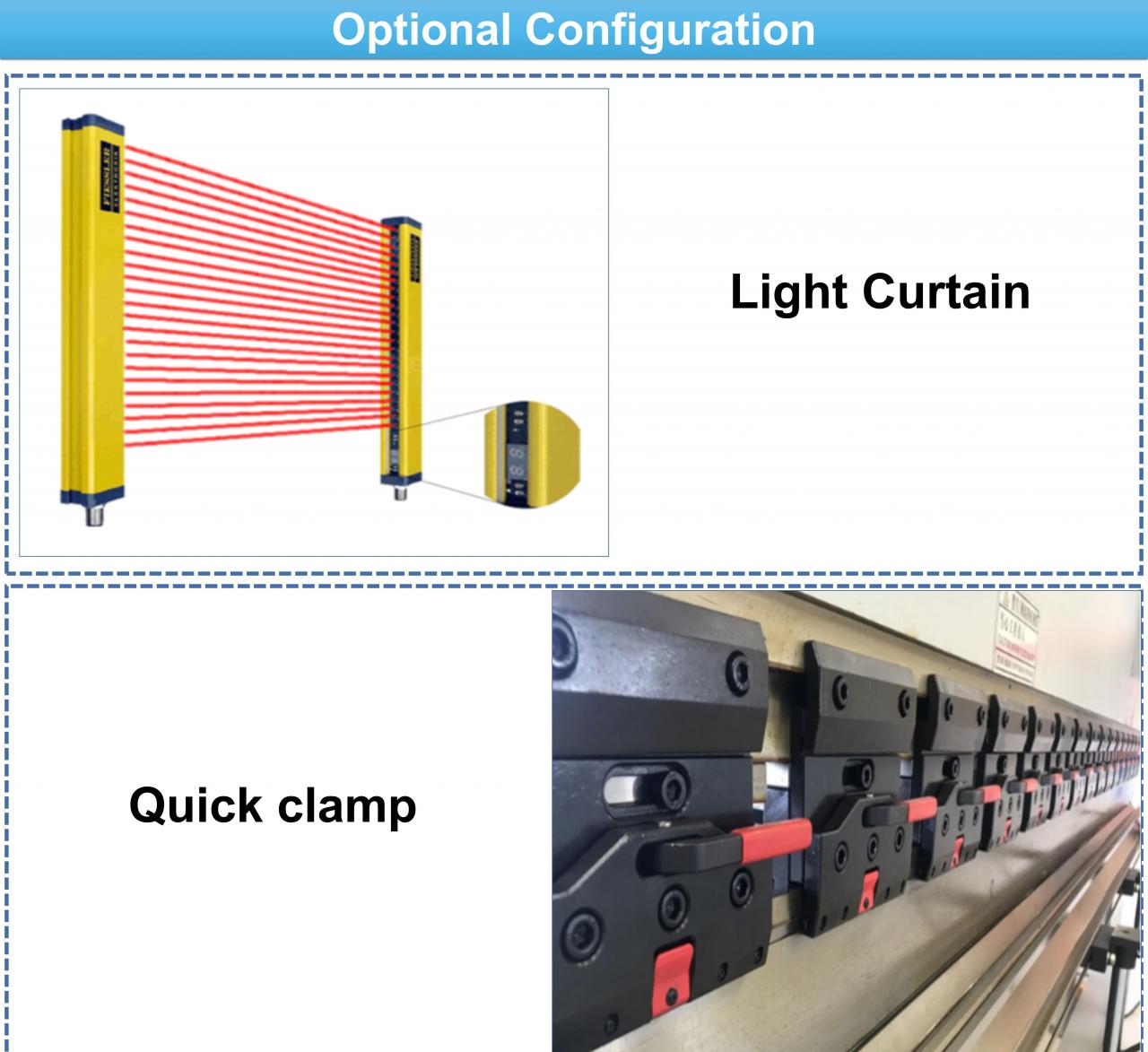

1. Aparate luminoase asigura siguranta operatorilor in timpul functionarii

2. Reglarea sistemului de control pe axa Y și pe axa X și convertizorul de frecvență controlează poziționarea acestora.

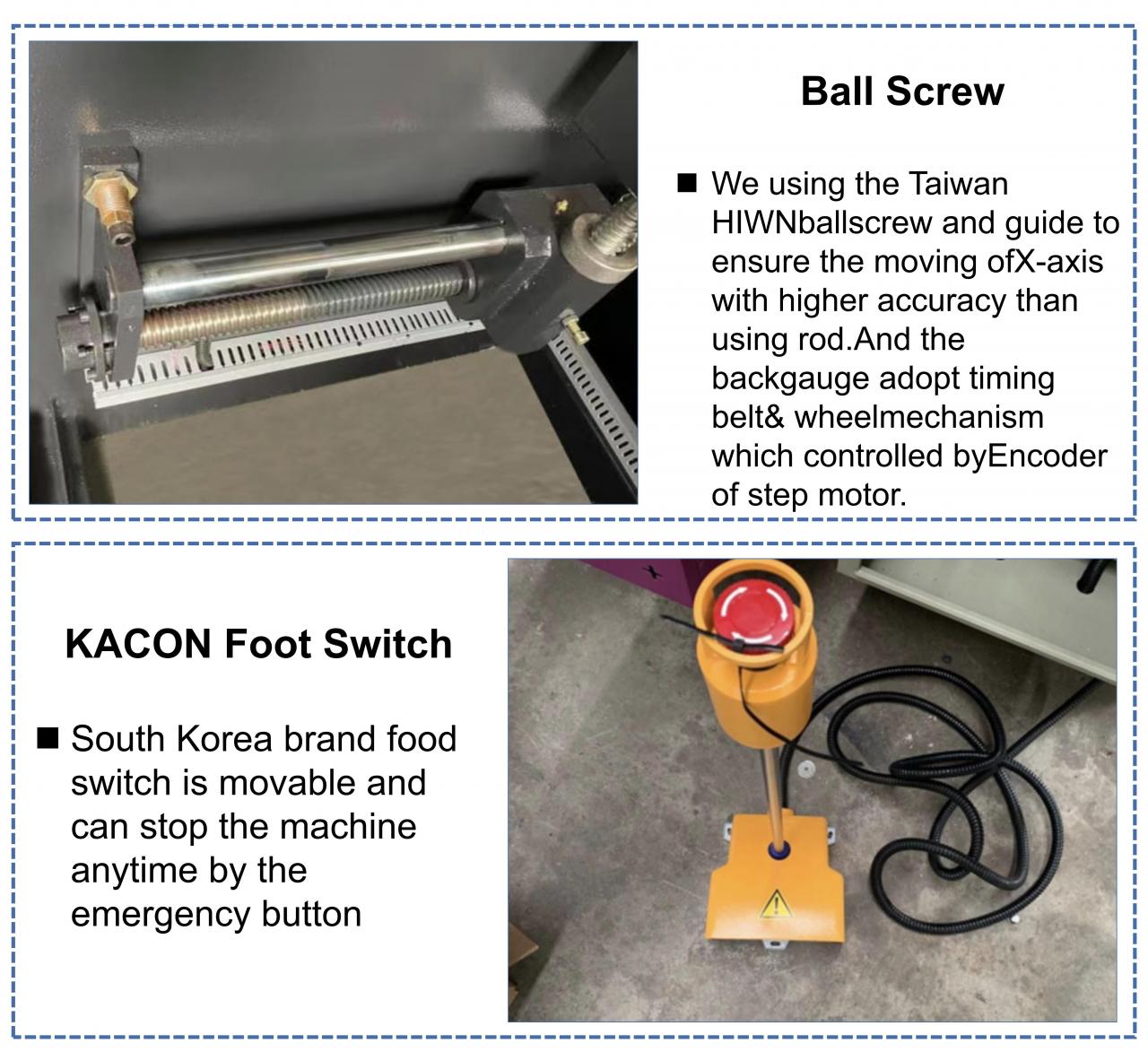

3. Șină de ghidare liniară și precizie șurub cu bile de 0,01 mm (HIWIN, TAIWAN).

4. Construcție monobloc din oțel.

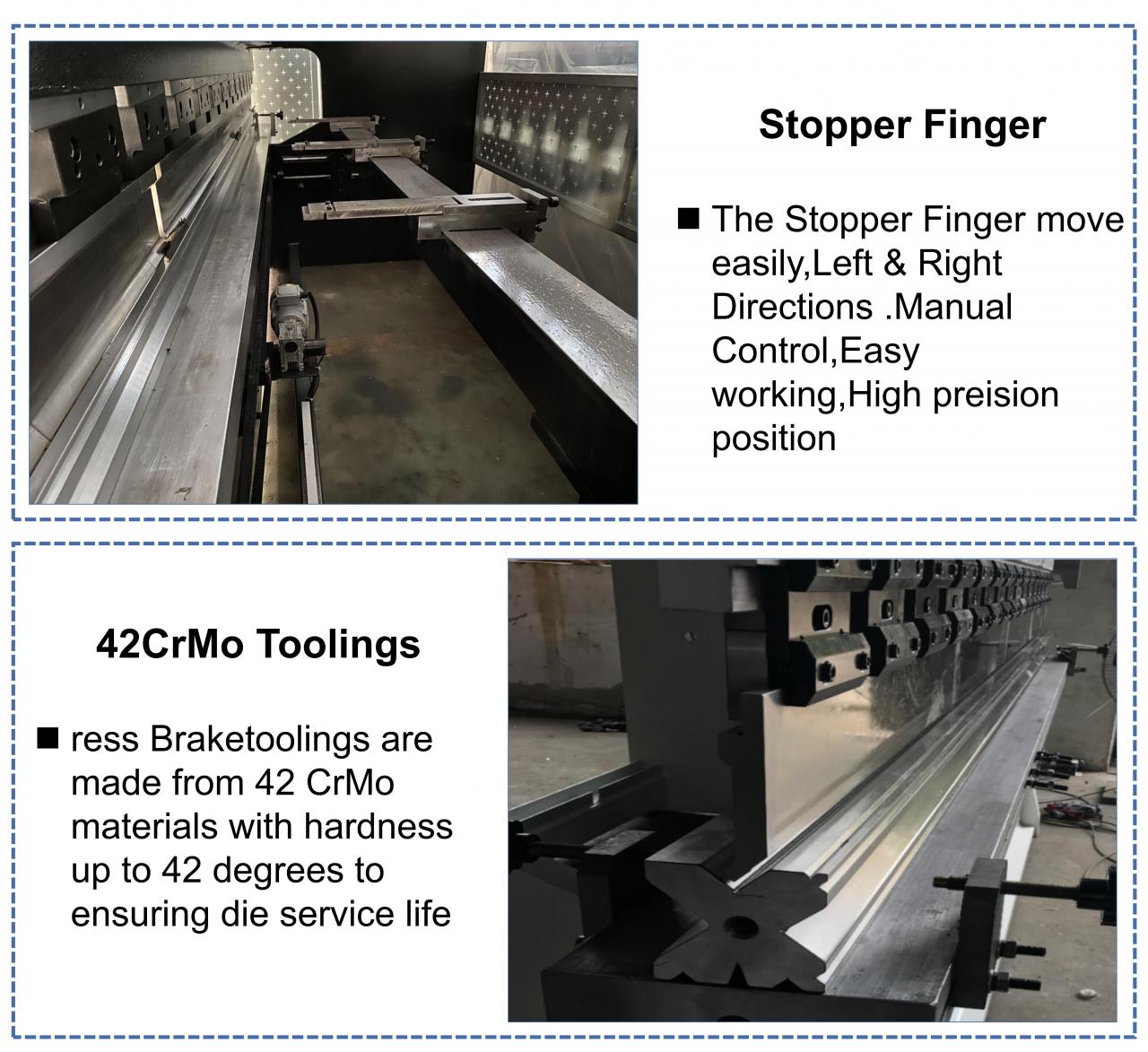

5. Degete de oprire reglabile.

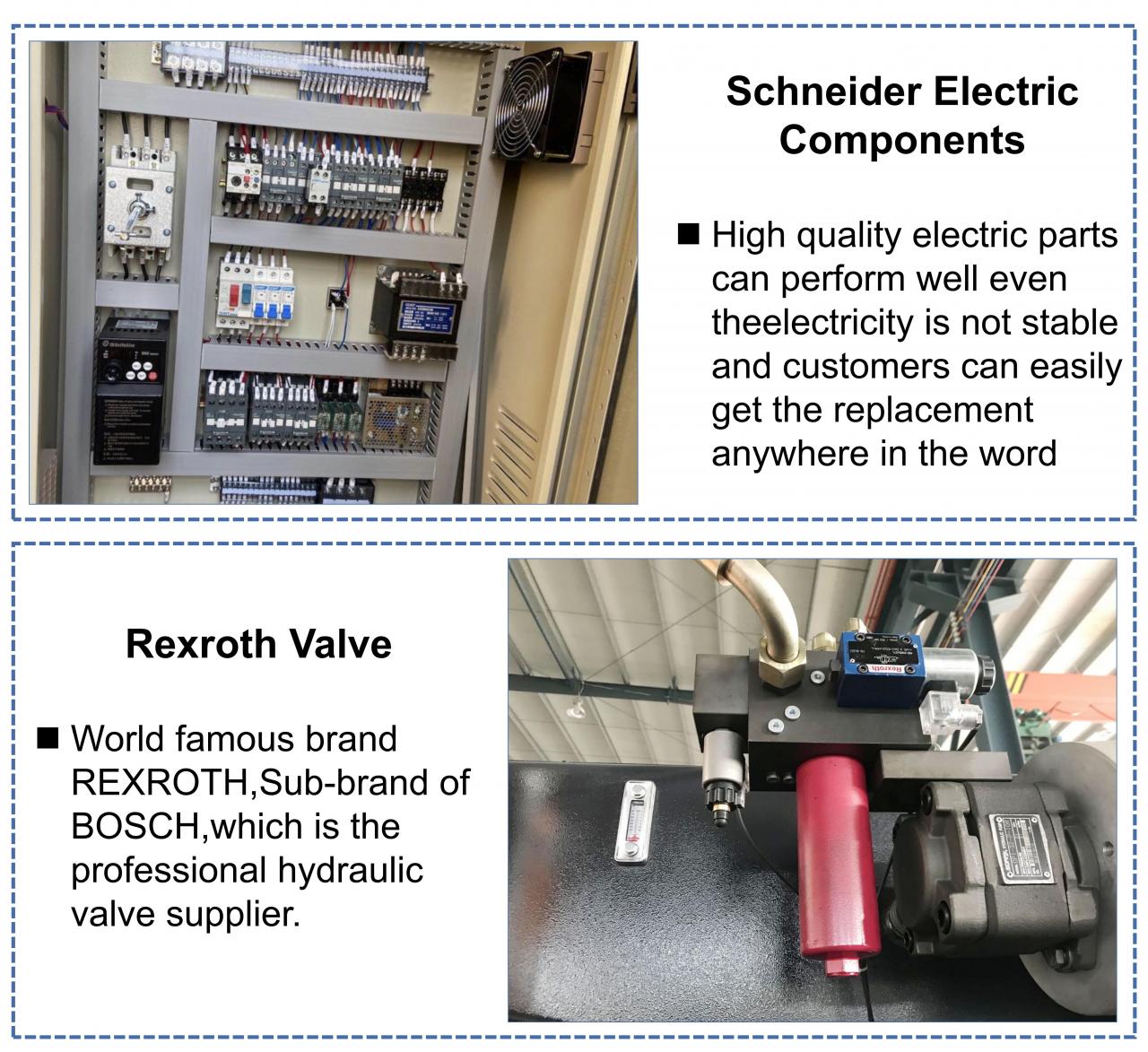

6. Electrice standard de la Schneider, Franța.

7. Conectori standard pentru tuburi de ulei de la EMB Germania.

8. Supape standard și pompă de ulei de la Bosch Rexroth Germania.

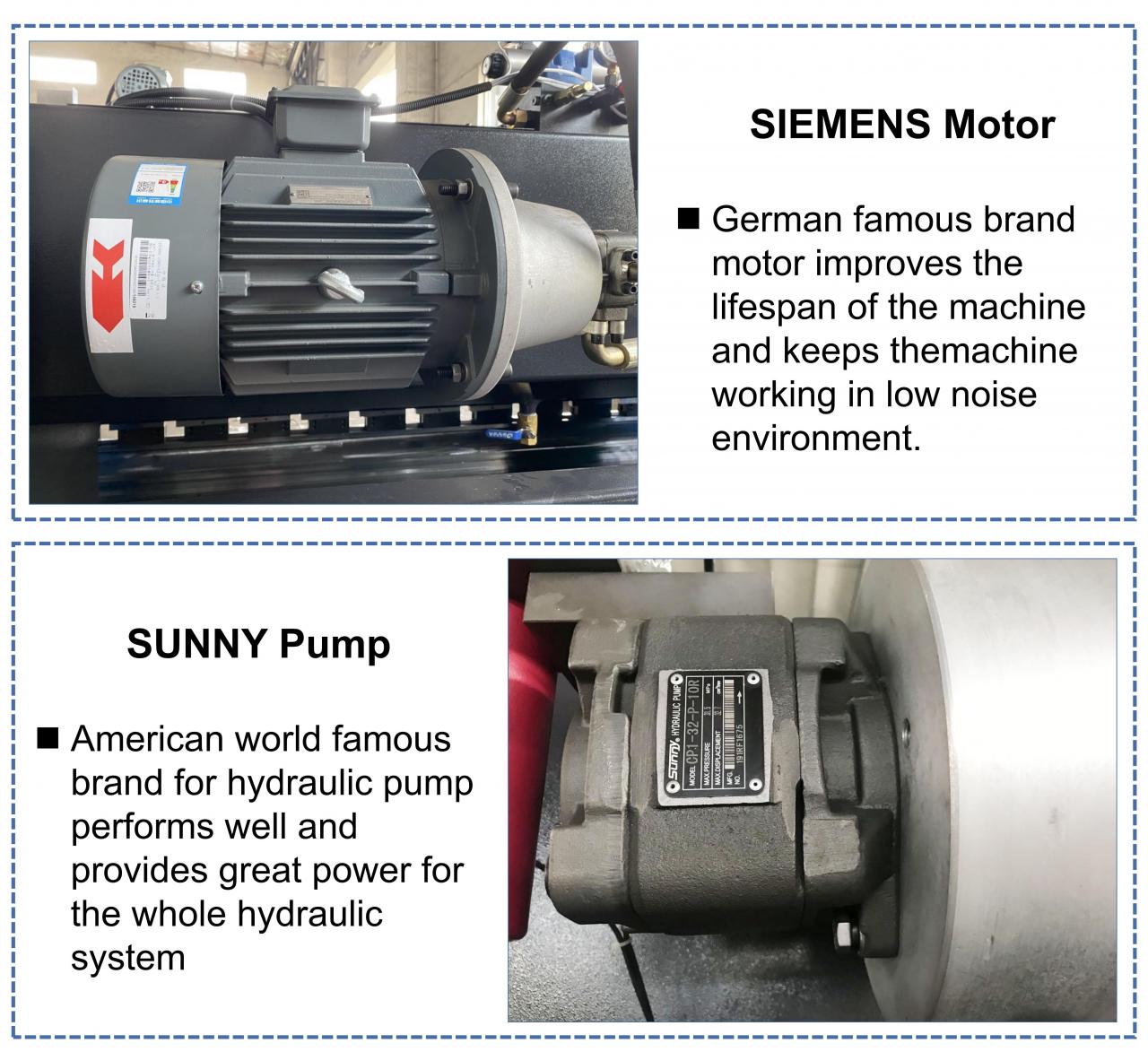

9. Motro principal standard de la Siemens Germania

10. Protecție la suprasarcină hidraulică și electrică

Sistemul Chines ESTUN E21 NC

Panou LCD monocrom cutie Factor integral programabil liber

Controlul automat al poziționării (commen motor sau inventer)

Alocație de decalaj ax Releu de timp intern

Contor stoc și releu de timp intern

Afișaj de poziție B1ackgauge cu 0,01 mm

Tehnica de fabricație

Articol	Unitate	Specificație
Model de mașină		100T-2500	100T-3200	100T-4000
Forța nominală	KN	1000	1000	1000
Lungimea mesei de lucru	Mm	2500	3200	4000
Distanța dintre coloane	Mm	1900	2600	3200
Adâncimea gâtului	Mm	320	320	320
Max. cursa de alunecare	Mm	120	120	120
Max. înălțimea închisă	Mm	370	370	370
Timp de călătorie	Timp/min	15	15	15
Puterea motorului principal	Kw	7.5	7.5	7.5
Max. presiune hidraulică	Mpa	25	25	25
Dimensiunile conturului	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Detalii

• Cursa cursorului (mm): 110 mm
• Nivel automat: Semi-automat
• Adâncimea gâtului (mm): 200 mm
• Tip mașină: Sincronizat, Bară de torsiune, Presă frână NC
• Lungimea mesei de lucru (mm): 2500
• Lățimea mesei de lucru (mm): 2500 mm
• Dimensiune: 2545x1510x2050
• Stare: Nou
• Material/Metal prelucrat: oțel inoxidabil, oțel carbon, aluminiu
• Automatizare: automată
• Greutate (KG): 6500
• Putere motor (kw): 5,5 kw
• Puncte cheie de vânzare: ușor de utilizat
• Garantie: 5 ani
• Industrii aplicabile: ateliere de reparații de mașini, fabrici de producție, lucrări de construcții
• Locație showroom: Indonezia
• Tip de marketing: Produs obișnuit
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 5 ani
• Componente de bază: motor, pompă
• Componente electrice: Schneider France
• Servomotor/ Servoacționare: YASKAWA
• Tensiune: 220V/380V/415V/440V/personalizat
• Motor: Siemens Germania
• Șurub cu bile: HIWIN TBI
• Presiune nominală (kN): 1600 kN
• Deschidere maximă: 370 mm
• Distanța polilor: 1970 mm
• Culoare: Personalizat
