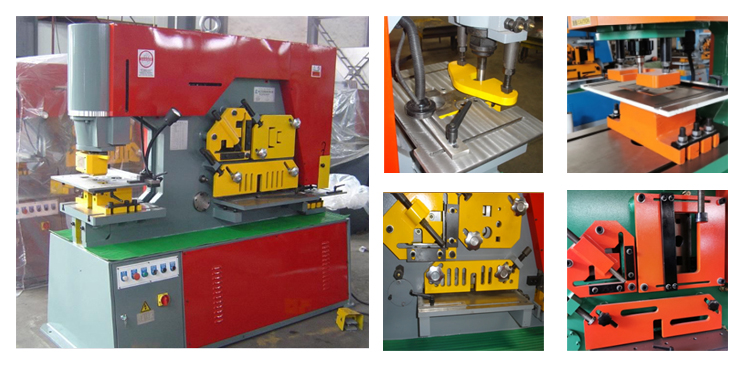

Q35y Hidraulic Ironworker Mașină combinată de foraj Mașină de perforat și forfecat

Acționare hidraulică, este în prezent mașina de co-poansonat cele mai recente produse, tablă cutie, oțel pătrat, oțel rotund, oțel unghi, oțel canal, grinda în L pentru dispozitiv de tăiere, perforare și alimentare cu bloc de forfecare.

Caracteristici

1. Mașină hidraulică cu poanson și forfecare cu două cilindri

2. Masă mare de perforat cu suport multifuncțional

3. Stație de crestare din spate, putere redusă și cursă reglabilă la stația de perforare

4. Poansonare Este disponibilă o gamă completă de perforatoare și matrițe universale.

5. Forfecare Foarfeca rotundă și pătrată are mai multe găuri pentru o varietate de dimensiuni.

6. Crestătură Designul unic permite tăierea unghiului și a barei plate. Apărător de siguranță cu blocare electrică și trei opritoare de măsurare pentru o poziționare precisă.

Aplicație

Mașina combinată multifuncțională de perforat și forfecare hidraulic este potrivită pentru instalațiile de prelucrare a barelor de oțel, tuneluri, poduri și alte proiecte de autostrăzi și proiecte feroviare de mare viteză. Este potrivit pentru prelucrarea plăcilor de oțel, cornierelor, oțelurilor cu canale, grinzilor în I, oțelurilor rotunde și oțelurilor pătrate. Această mașină are funcții multiple, eficiență ridicată, economie de forță de muncă și investiții în echipamente. Este un instrument indispensabil pentru prelucrarea oțelului.

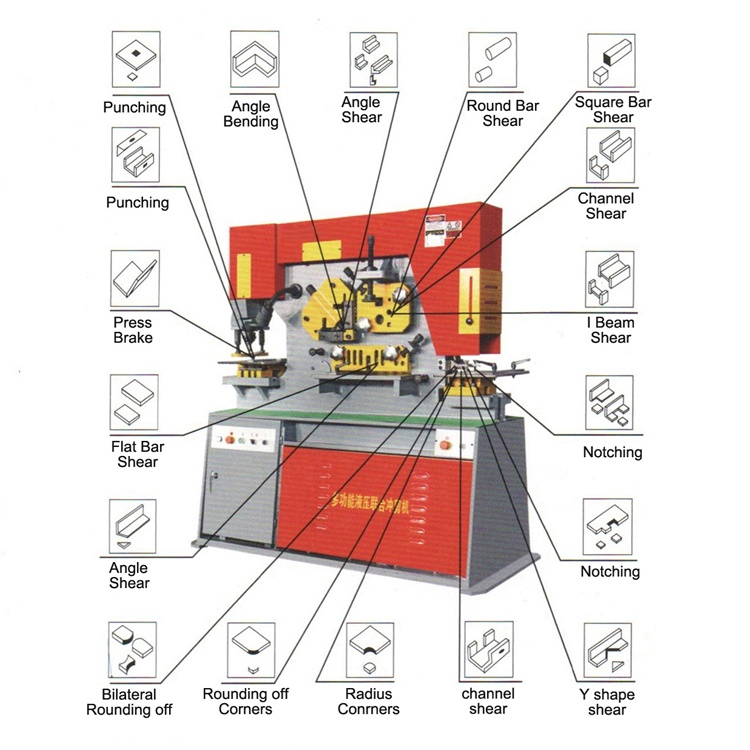

Functii principale

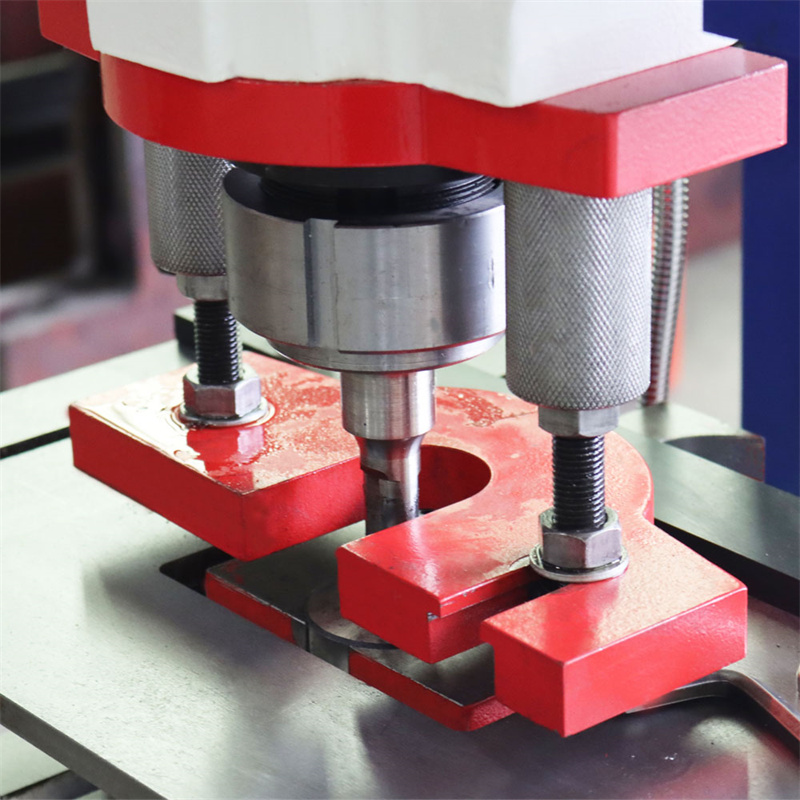

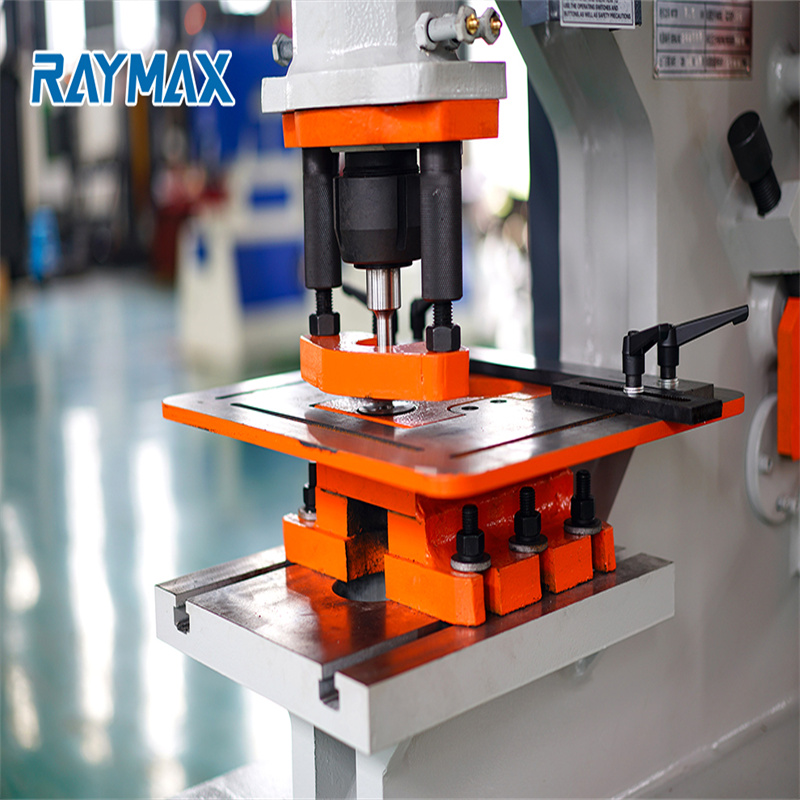

lovire:

Sunt disponibile o gamă completă de perforatoare și matrițe universale. Stilul unic permite perforarea cu unghi mare și perforarea canalului mare. Fereastra mare de vizualizare a dispozitivului de decapare, design rabatabil pentru o operare ușoară. Masă mare de măsurare din două piese cu rigle și opritor ca accesorii standard. schimbați piulița de cuplare și manșonul pentru înlocuirea rapidă a schimbului.

Forfecare:

Foarfeca cu bară rotundă și pătrată are mai multe găuri pentru o varietate de dimensiuni. Dispozitiv de menținere reglabil pentru bară rotundă/pătrată, tăiere canal/grindă. Apărare mare puternică pentru siguranță maximă. Forfecarea unghiulară are capacitatea de a tăia unghiul la 45 ° atât piciorul de sus, cât și de jos. Acest lucru oferă operatorului posibilitatea de a face un colț pentru rama de imagine pentru suduri perfecte. Lamă în formă de diamant pentru tăieturi de calitate, care reprezintă pierderi minime de material și deformare. Dispozitiv de susținere ușor de reglat pentru tăierea precisă a plăcii. Braț mare de 15 inchi cu scară încrustată. Lamă specială anti-distorsionare pentru tăiere de calitate. Lama inferioară are patru margini utilizabile. Există un șurub care permite reglarea golului, nu este nevoie de lame.

Crestătură:

Designul unic permite tăierea unghiului și a barei plate. Apărător de siguranță cu blocare electrică și trei opritoare de măsurare pentru o poziționare precisă. Secțiunea de crestare a acestui fierar hidraulic este perfectă pentru crestarea plăcii metalice, a cornierului și multe altele. Stația de crestare are și o masă supradimensionată cu opritoare de material. Această secțiune a mașinii poate fi echipată și cu crestătura în V opțională.

Îndoire:

De asemenea, îndoiți placa sub 500 mm. Toate componentele mașinii sunt de cea mai înaltă calitate în ceea ce privește siguranța și funcționarea lor. Q35Y mașină de forfecat și stantat pentru fierăritor Omologat CE Q35Y lucrător de fier hidraulic

Parametrii de produs

SPECIFICAȚII PENTRU lucrătorul hidraulic de fier
Model	Presiune de perforare (T)	Grosimea maximă de tăiere a oțelului	Dimensiunea unei călătorii (T*W) (mm)	adâncimea gâtului (mm)	putere max.motor (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Folosim marca faimoasă pentru configurații combinate de mașini de stantare și forfecare pentru lucrătorii de fier hidraulic, efect de tăiere fără probleme, calitate bună și performanță ridicată.

Nu.	Articol	Cantitate	Marca
1	Motor	1 set	Siemens China
2	Supapă	1 set	Yuken Japonia
3	Pompa	1 set	Atos Italia
4	Piese electrice principale	1 set	Siemens China
5	Sistem hidraulic	1 set	Rexroth Germania
6	Sigilii de ulei	1 set	NOK Japonia
7	Bloc de borne de cablare	1 set	Weidmuller Germania
8	Releu temporizator	1 set	Omron Japonia

FAQ

1. Compania dvs. acceptă oferta personalizată, avem nevoie specială.

RAYMAX este o companie care se concentrează pe cercetarea și fabricarea de mașini cnc modulare. Avem o experiență foarte bogată și o puternică capacitate de cercetare și dezvoltare a mașinilor-unelte. Suntem foarte dispuși să vă oferim echipamente personalizate extrem de eficiente, atâta timp cât aveți anumite nevoi.

2. Ce certificat primește mașina din compania dumneavoastră?

Am trecut de aprobarea sistemului de calitate ISO9001 și certificarea CE.

3. Aveți o listă de prețuri pentru configurația opțională?

Avem diverse configurații și atât de multe specificații diferite, așa că nu vă putem oferi lista de prețuri. Vă rugăm să contactați inginerul nostru de vânzări dacă sunteți interesat de o anumită configurație specifică.

4. Compania dvs. acceptă prețul CIF?

Prețul CIF include costul de transport al mașinii cnc, care trebuie să fie cotat în funcție de portul de destinație diferit și în diferite luni. Vă rugăm să ne contactați atunci când aveți o astfel de nevoie. Prețul CIF include și premium marine care este 2‰ din 1,1*sumă totală.

5. Dacă inginerul dvs. vine în țara noastră pentru a repara mașina și a face niște instruiri, cât va costa?

Costurile includ în principal costul biletelor de avion dus-întors, masa și cazarea, precum și taxa v isa. Costul personalului este
100 USD/zi/persoană, în mod normal, este un job de două persoane. Dar va depinde de un echipament mare sau de instalarea și depanarea întregii linii.

6. Care este garanția?

Garanția este de 12 luni care începe din ziua în care mașina a ajuns în portul importatorului.

7. Care sunt metodele tale de transport?

Pentru majoritatea țărilor, ne vom transporta mașina pe mare, ca și în țările interioare, putem folosi transportul pe calea ferată sau pe autostradă. Mașina cnc exportată este ambalată cu o cutie de lemn care poate fi fixată într-un HQ de 40.

8. Dacă mașina este în afara garanției, cum să percepeți costul accesoriilor?

Pentru mașina în afara garanției care are nevoie de piese de schimb, vom taxa conform cotației de piese. Dacă aveți întrebări, vă rugăm să ne trimiteți un e-mail pentru consultanță.

9. Ce aș face pentru defecțiunea mașinii?

Dacă mașina funcționează defectuos și utilizatorii nu pot rezolva, vă rugăm să ne trimiteți un e-mail pentru consultare. Departamentul nostru de service va răspunde în 24 de ore.

10. Cum se definește garanția mașinii? Când ai început să cronometrezi?

Identificăm garanția pe baza numărului de fabrică. Momentul de garanție este calculat începând cu punerea în funcțiune și acceptarea echipamentului. Dacă aveți întrebări, vă rugăm să ne trimiteți un e-mail pentru consultanță.

11. Cât durează perioada de garanție a mașinii-unelte?

Ne angajamentul față de mașinile clientului are o garanție de un an. Pentru achizitionarea utilizatorului, inregistrat ca membru pe acest site, cu numarul de fabrica al masinii, va puteti bucura de garantie extinsa de 3 luni. Pentru detalii, vă rugăm să consultați serviciul de membru.

12. RAYMAX are manual de întreținere și manual de utilizare?

Fiecare mașină cnc care părăsește fabrica va fi împreună cu seria sau modelul aferent instrucțiunilor în limba engleză, inclusiv manualul de întreținere și manualul de operare. Documentațiile atașate pot include, de asemenea, instrucțiuni pentru controlerul cnc, instrucțiuni pentru piese pe care le-ați cumpărat (cum ar fi masa rotativă, răcitorul de ulei)

Detalii

• CNC sau nu: Normal
• Stare: Nou
• Forța nominală (kN): 650
• Sursa de alimentare: hidraulica
• Anul: 2021
• Tensiune: 380V/220V Opțional
• Dimensiune (L*W*H): 1860x800x1900mm
• Puterea motorului (kW): 4
• Greutate (T): 3
• Puncte cheie de vânzare: preț competitiv
• Garantie: 1 an
• Locație showroom: România, Egipt, Kenya, Maroc, Rusia, Thailanda, Regatul Unit, Sri Lanka
• Industrii aplicabile: ferme, fabrici de producție, lucrări de construcții, companie de publicitate, ateliere de reparații de mașini, magazine de materiale de construcții
• Servicii post-vânzare oferite: Ingineri disponibili pentru service mașini în străinătate
• Nume: Q35Y-16 mașină hidraulică pentru lucrători de fier și foarfece de perforare a oțelului
• Putere: Acționare hidraulică
• Utilizare: table metalica poansonare taiere indoire
• Tip: Co perforare
• Material de prelucrare: otel
• Utilizare: grindă în I pătrată din oțel
• Folosind PENTRU: oțel rotund de oțel înger de oțel
• Folosind IN: perforare
• Utilizare pe: dispozitiv de tăiere și alimentare
