Mașină hidraulică de tăiere a metalelor pentru lucrari de oțel pentru perforare tăiere tăiere crestare

Descriere produs

Lucrătorii noștri din oțel vor aduce companiei dumneavoastră calitate optimă și productivitate la preț rezonabil. Această mașină universală, vă permite să perforați, tăiați, crestare, tăiere și multe altele, depind de configurația sculei dvs. Această mașină este echipată cu două stații separate care pot funcționa independent. Piesele mecanice prelucrate foarte precis și componentele hidraulice și electrice principale selectate au garantat o funcționare îndelungată fără service și o funcționare stabilă în orice condiții.

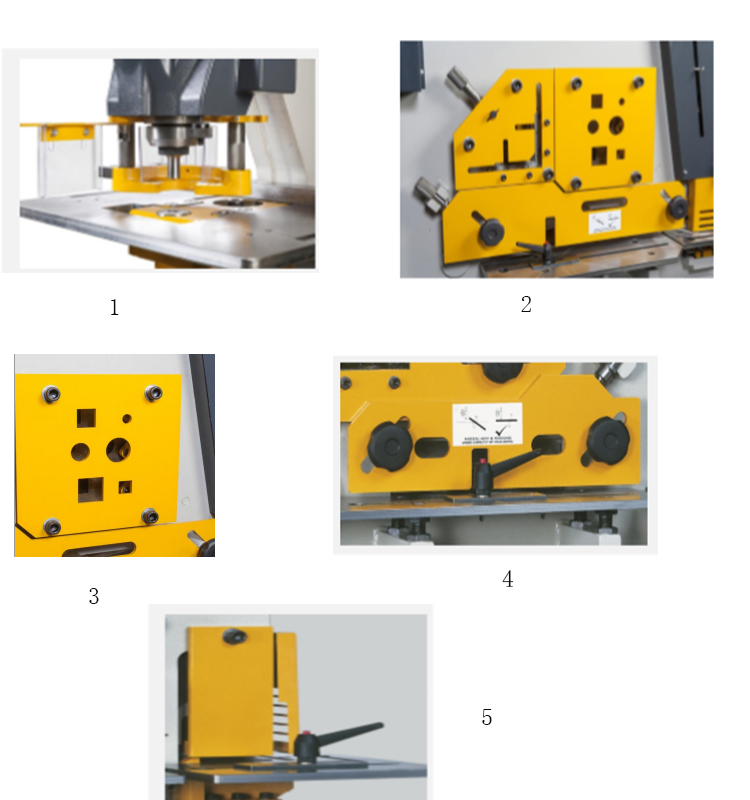

Imagini detaliate

1. Stație de perforare

Zona mare a patului de perforare are un bloc frontal detașabil și este concepută pentru a oferi o gamă foarte largă de aplicații de perforare. O masă de perforare cu reguli și ghiduri pentru lucrul repetat sunt prevăzute ca echipament standard.

2. Stație unghiulară

Această stație oferă o capacitate mare de tăiere în unghi la 90° și 45°. Unghiurile între 45° și 90° pot fi obținute prin tăierea mai întâi la 90° și apoi tăierea flanșei la unghiul necesar în stația de forfecare

3. Stație de tăiere a secțiunilor

Mașinile sunt echipate standard cu lame pentru tăierea barelor rotunde și pătrate. Cu echipamente suplimentare, mașinile sunt capabile să taie, în această deschidere, canale, grinzi, secțiuni în T și multe alte profile speciale.

4. Forfecare

Unitatea de forfecare este prevăzută cu o fixare simplă și robustă, care este reglabilă la orice grosime a materialului în limita capacității de tăiere a mașinii. Masa de alimentare cu forfecare cu ghidaje reglabile este prevăzută pentru a permite alimentarea precisă a materialelor. Ghidajul poate fi ajustat pentru a permite tăierea oblicului până la 45° pentru barele plane sau pentru a tăia unghiurile de unghi.

5. Stație de crestare

Stația de crestătură este prevăzută standard cu o masă cu crestătură dreptunghiulară cu opritoare pentru spate reglabile, permițând poziționări repetitive.

Aplicații

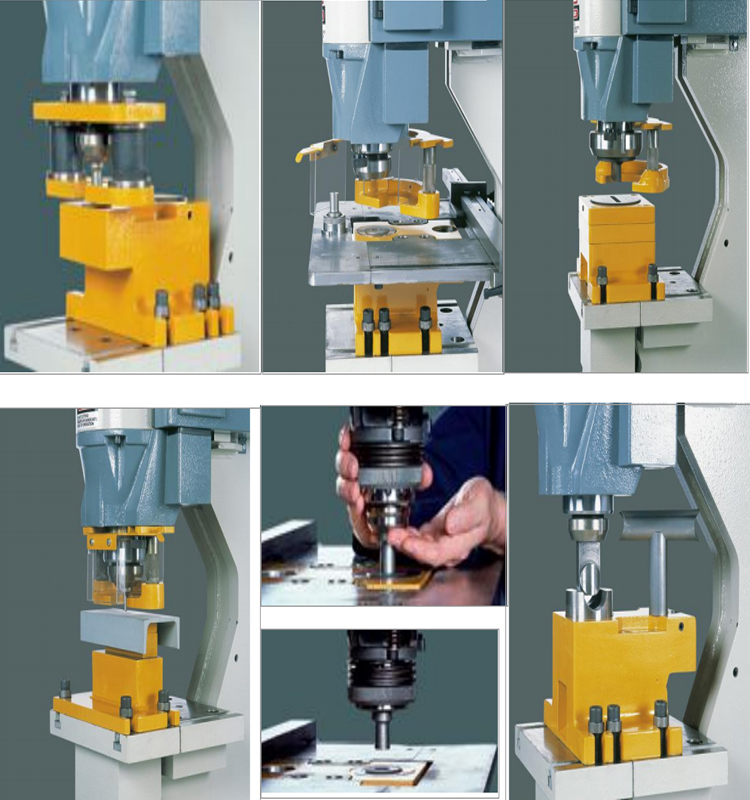

Stație de perforare-aplicații (echipament opțional) Ansamblu de deformare minimă, Ansamblu de deformare minimă pentru a oferi o deformare minimă în timp ce perforați găurile cu pas apropiat în bara plană.

Schimbare rapidă a sculei

Suport de poanson cu schimbare rapidă. Trebuie doar să rotiți suportul de perforare cu 90° pentru a se bloca în poziție. Atașament pentru orificii mari, Atașament pentru orificii mari/fante pentru diametre de la 38 până la 110 mm. Disponibil și pentru diametre de până la 160 sau 225 mm.

Suport pentru canal/faz

Suport de țesut special conceput pentru perforarea țesăturii canalului sau fasciculului. Suporturi pentru profile speciale disponibile la cerere.

Schimbarea sculei „super-rapidă”.

Arcul și rulmenții cu bile blochează/deblochează unealta în poziție cu o rotire manuală de 90°. Nu sunt necesare chei sau chei.

Unitate crestătură tub

Pentru conectare la 90 de grade cu tuburi. Disponibil pentru diametre exterioare de până la 165 mm.

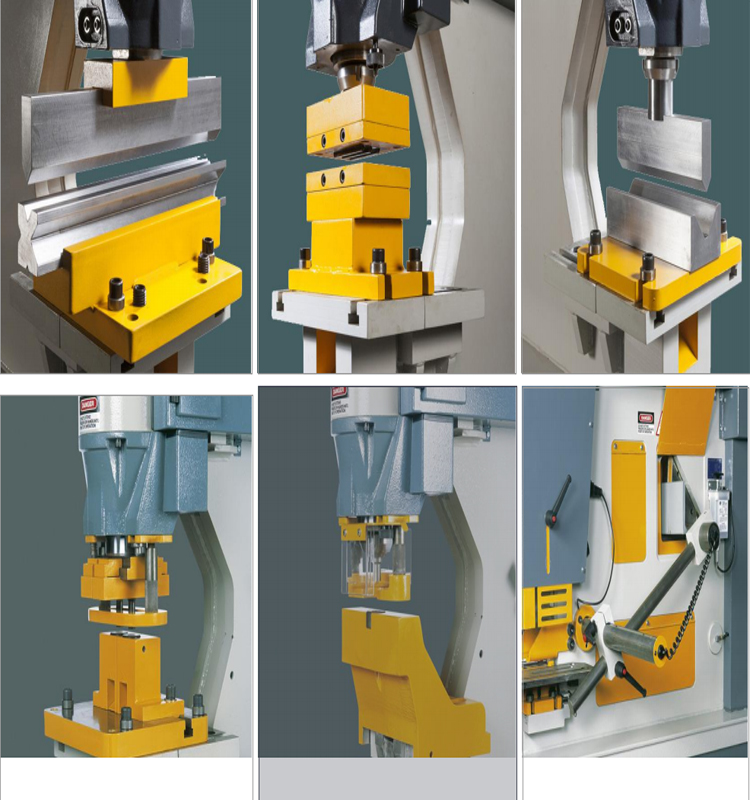

Unitate de îndoit foi

Unitate de îndoit table cu bloc multi-V (cu deschideri în V de 10, 20, 24 și 40 mm lățime, toate la 85°).

Unitate de poanson Louvre

Unitate specială de perforare pentru aplicații de ventilație de perforare.

Unitate de îndoire a barelor

Pentru îndoirea materialului până la max. 22 mm grosime. Cu bloc cu un singur V, 76 mm cu V la 85°

Unitate cu două orificii

Unitate cu pas variabil cu două orificii. Perforează 2 găuri cu diametrul de până la 29 mm.

Suport pentru gât de lebădă

Pentru perforarea benzii și a flanșelor de până la 32 mm dia. în 300 mm max. canal și „I'beam.

Atingeți și tăiați opritor de lungime riglat

Opritorul de lungime riglat Touch & Cut (opțional) (un metru) poate fi utilizat pentru stația de tăiere în unghi, tăiere secțiuni și forfecare. Lungimi disponibile de 2 sau 3 metri.

Caracteristici tehnice

Model	MULTI 70	MULTI 95	MULTI 125
CAPACITATEA NOMINALĂ	70T	95T	125T
LOCUIRE
Capacitate maximă	26*20	27*25	35*25
Diametru * Grosime	57*9	57*12	67*16
Voiaj	55	80	80
Adâncime standard a gâtului	305	355	355
Gât adânc (opțional)	625	625	625
Pumn maxim standard	57	57	57
Pumn maxim opțional	160	160	225
Dimensiunea maximă a fasciculului	305	305	305
FONDERE
Grosimea farfuriei	300*20	380*20	380*25
Lățimea maximă a foii	375*15	480*15	600*15
Forfecare unghiulară 45', maxim 45'	100*15	120*15	120*15
90' Recuperare	130*13	150*15	150*18
45'Tăiat	70*10	80*10	80*10
TĂIEREA SECȚIUNII
Bară rotundă/Pătrat din oțel	45	50	55
Canal / Fascicul H*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
NOTCHING
Grosimea farfuriei	12	13	13
Latime- dreptunghi	45	52	60
Adânc-Rectangular	90	100	100
În formă de V adânc	60	70	80
Tunderea	100*10	100*13	100*13
Crestătură de colț*
Capacitate maximă de crestare	250*6	250*6	250*6
Crestătură pentru tub*
Diametrul maxim al conductei	83	108	108
ÎNDOIRE*
Îndoire plată din oțel	250*13	250*20	250*22
Îndoirea plăcilor	500*3	500*3	700*3
PUMNARE LA STAȚIA NOTCH
Adâncime gât	125	125	125
Capacitate maximă	38*8	38*10	38*12
DATE TEHNICE
Puterea motorului KW	7.5	7.5	7.5
Greutatea netă a mașinii Kg	1620/1990	2430/2880	3100/3620
Dimensiuni mașină (L*L*H)cm	164*71*180	190*79*191	200*80*203

Detalii

• Număr model: Multi 70
• CNC sau nu: CNC
• Stare: Nou
• Forța nominală (kN): 700 kN
• Sursa de alimentare: hidraulica
• Tensiune: 380V/220V Opțional
• Dimensiune (L*W*H): 1640*710*1800
• Putere motor (kW): 7,5
• Greutate (T): 1,62199
• Puncte cheie de vânzare: Multifuncțional
• Garantie: 1 an
• Locație showroom: niciuna
• Industrii aplicabile: magazine de materiale de construcții, ferme, tipografii, lucrări de construcții, energie și minerit, magazine alimentare și băuturi, companie de publicitate
• Tip de mașină: Fionworker hidraulic
• Servicii post-vânzare oferite: Asistență online, Suport tehnic video, Serviciu de întreținere și reparații pe teren
• Service după garanție: asistență tehnică video, asistență online, serviciu de întreținere și reparații pe teren
• Locația serviciului local: niciuna
• Cursa de glisare (mm): 55/80
• Certificare: CE
• Capacitate presiune: 70T
• Funcție: perforare, tăiere secțiune de oțel, crestare, crestare în unghi, îndoire
• Lovitură în gât adânc la stația Notch: 125
• Capacitate maxima: 70T
• Diametru*Grosime: 57*9
• Călătorii: 55
• Punct maxim standard: 57
• Perforare maximă opțională: 160
• Dimensiunea maximă a fasciculului: 305
• Culoare: Galben / Opțiune
