Mașină industrială de tăiat cu laser din tablă metalică 3015 Cnc 4kw 3015

Prezentarea produsului

Mașină de tăiat cu laser cu fibre cu zonă de lucru 1500*300 cu capac închis + masă unică

Mașina este sudată cu o foaie generală de mare intensitate, iar după recoacere la temperatură ridicată, mașina poate fi utilizată timp de 20 de ani fără nicio deformare. Cu unelte și cremaliere de precizie importate, șină de ghidare liniară și transmisie, mașina-uneltă este de înaltă precizie, eficiență ridicată și stabilitate. Echipat cu terminal portabil wireless avansat, aparatul poate fi operat cu telecomanda. Echipamentul adoptă un sistem special de potrivire laser, un servomotor de înaltă performanță, aceasta scurtează timpul de așteptare și îmbunătățește eficiența muncii cu mai mult de 30%, este integrarea penumatică, fotoelectrică, control numeric și alte tehnologii avansate ca una dintre cele mai înalte tehnologii. produse tehnologice.

Configurații

1. Zona de lucru 1500*300mm

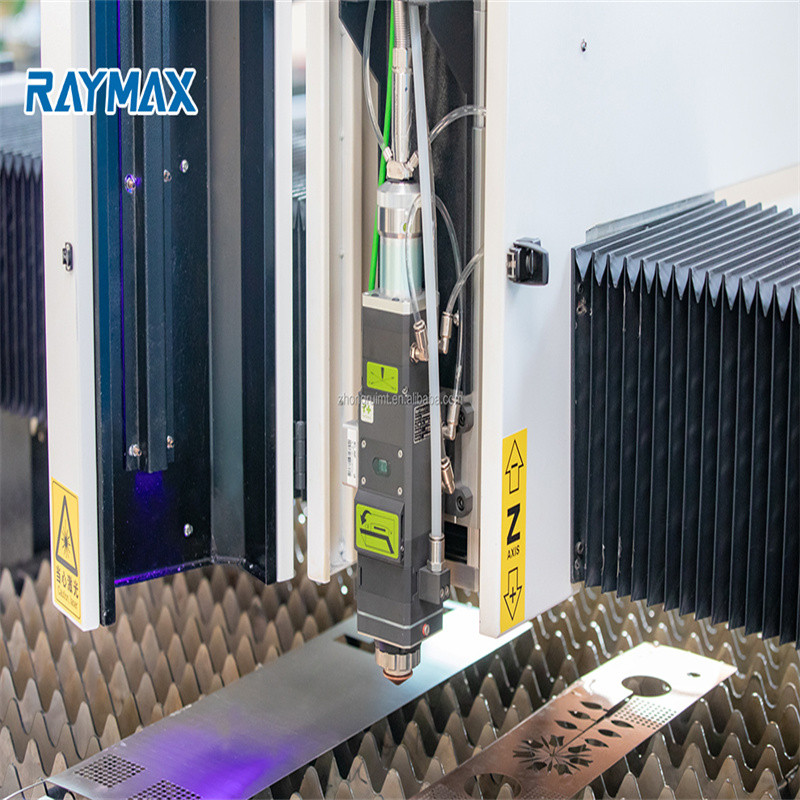

2. Cap de tăiere cu laser Raytools Autofocus
3. Japonia Yaskawa Servomotor și șofer
Axa X ---Japonia Yaskawa 850W*1
Axa Y ---Japonia Yaskawa 18000w*2,
Axa Z ---Japonia Pansonic 400W*1
4. TAIWAN YYC Rack Gear cu dublu driver
5. Sina de ghidare TAIWAN HIWIN
6. Franta Motovario Reducer
7. Răcitor de apă S&A
8. Sistemul de control Cypcut FSCUT.
9. Sursa laser Raycus/IPG
10. Franța Schneider Electrical Part
11. Componente pneumatice SMC japoneze
12. Computer iPad
13. Patul mașinii sudate cu tuburi dreptunghiulare segmentate
14. Gantry din aluminiu de aviație de a treia generație
15. Picior ----- stabil, nu se va mișca după ce a lucrat mult timp
16. Capac închis
17. Compresor de aer+filtru ulei+uscător+rezervor
18. Stabilizator

SPECIFICAȚIILE PRODUSULUI

Cursa axei X1500 mm
Cursa axei Y3000 mm
Cursa axei Z300 mm
Precizia de poziționare a axei X/Y±0,01 mm
Viteza maximă de mișcare axa X/Y160 m/min
Greutate de operare7920 kg
X/Y accelerație maximă1,8G
Puterea motorului pe axa Y8,5 kW
Puterea motorului pe axa Y1,8 kW
Puterea motorului pe axa Z0,4 kW
Timp de schimb platforma de lucru15-17s

Avantajele produsului

Un PC dual este pentru monitor, unul pentru panoul de control

Calitatea imaginii ultra-clară are o reproducere a culorilor mai bună și o performanță mai bună, permițând imagini ultra-clare în fiecare loc monitorizat. Camerele duale permit utilizatorilor să vadă clar procesul de procesare în timp ce operează interfața, ceea ce este convenabil pentru utilizare

Conexiune platformă de schimb pneumatic

În comparație cu platforma de schimb electric, platforma de schimb pneumatic își poate regla stabilitatea, preveni coliziunea, asigură stabilitatea și viteza schimbului și poate finaliza schimbul în 15 secunde.

Pat sudat cu tub dreptunghiular segmentat

Durată de viață de 20 de ani Sudarea plăcilor Paturi grele de lucru recoapte și tratate termic Sudura cu plăci pe pat de lucru greu, fără deformare în 20 de ani, potrivită pentru laser de 10.000 de wați de putere ultra-înaltă. Creșterea în greutate este foarte benefică pentru viteza de tăiere a mașinii de tăiat cu laser.

Patul de lucru inovator cu patru chingi Pentru a reduce deteriorarea patului de lucru în timpul lucrului cu laser, RAYMAX a inovat noul pat de lucru prin adăugarea a patru chingi, iar durata de viață a patului de lucru al mașinii de tăiat cu laser cu fibre va fi dublată.

Sistem de monitorizare

Sistem de control monitorizat În procesul de procesare, fiecare zonă de colț mort poate fi monitorizată în orice moment, procesul poate fi controlat.

Gantry din aluminiu de aviație de a 3-a generație

Este fabricat cu standarde aerospațiale și format din turnare prin extrudare prin presare de 4300 de tone. După tratamentul de îmbătrânire, rezistența sa poate ajunge la 6061 T6, care este cea mai puternică rezistență dintre toate porturile. Aluminiul pentru aviație are multe avantaje, cum ar fi duritatea bună, greutatea ușoară, rezistența la coroziune, antioxidarea, densitatea scăzută și crește foarte mult viteza de procesare.

Dulap independent cu dispozitiv de temperatură constantă

Cu aparatul de aer condiționat pentru a răci temperatura interiorului cabinetului electric

Sistem de fumat superior

După feedback-ul clienților și rezumatul experienței practice, am adoptat fumul superior pentru a rezolva în mod fundamental problema evacuarii fumului a mașinii dulapului etanș

Sistem de evacuare ventilator axial

1. Structura este mai rezonabilă
2. Performanța a fost mult îmbunătățită, efectul complet al presiunii este de 89,5%
3. Zgomot teren agricol, zgomotul (comparativ cu nivelul A) este redus cu 6dB
4. Ventilator axial anticoroziv, transportul deșeurilor este mai sigur. Centrul de frezare cu portic Acesta este Centrul nostru de frezare, tot cadrul mașinii noastre este realizat de noi înșine, ceea ce poate face precizie și timpul de producție, cel mai important, putem controla calitatea.

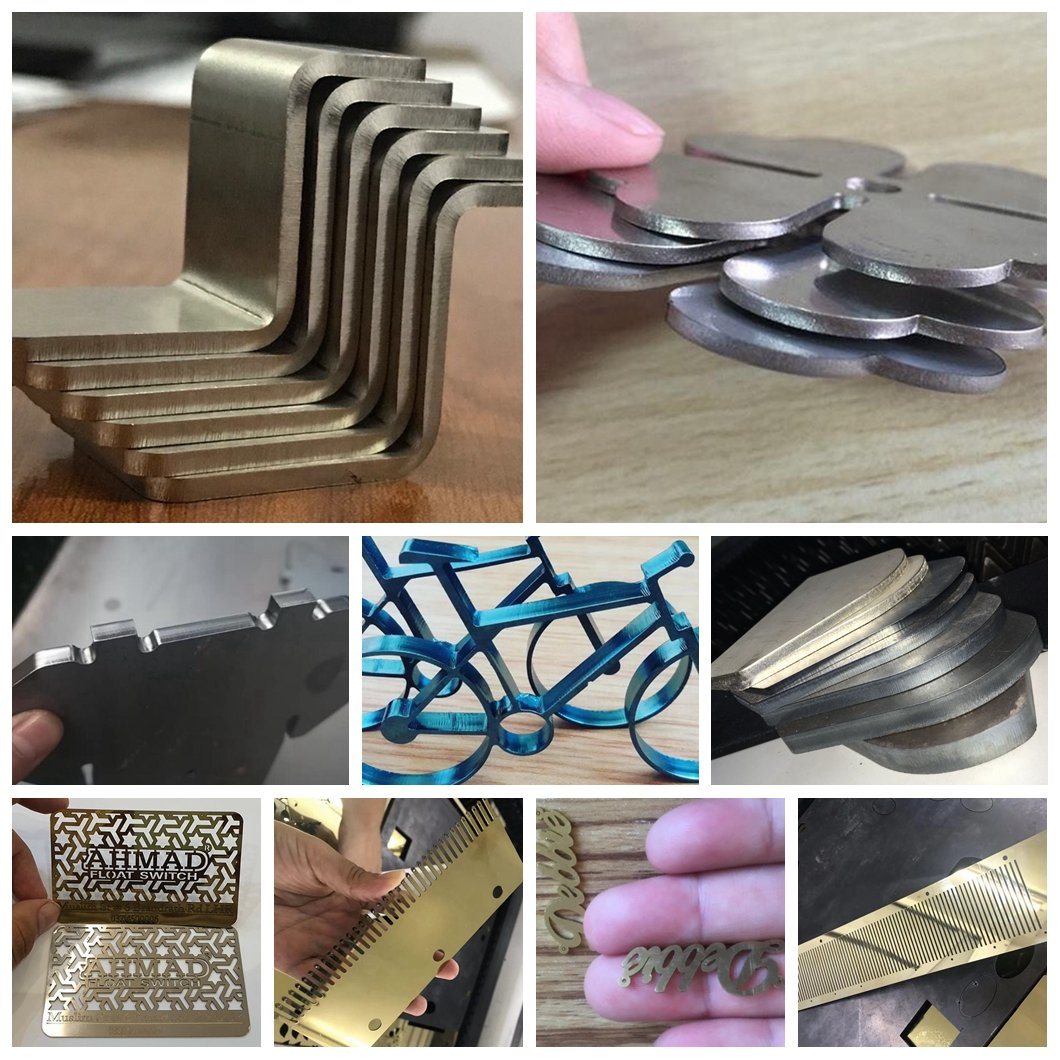

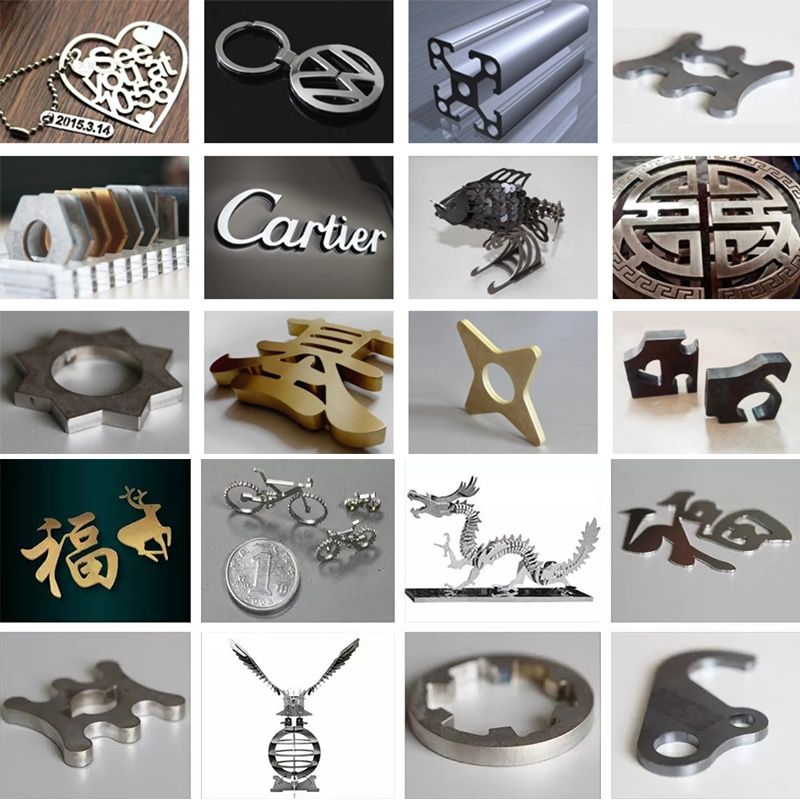

Aplicație la mașină

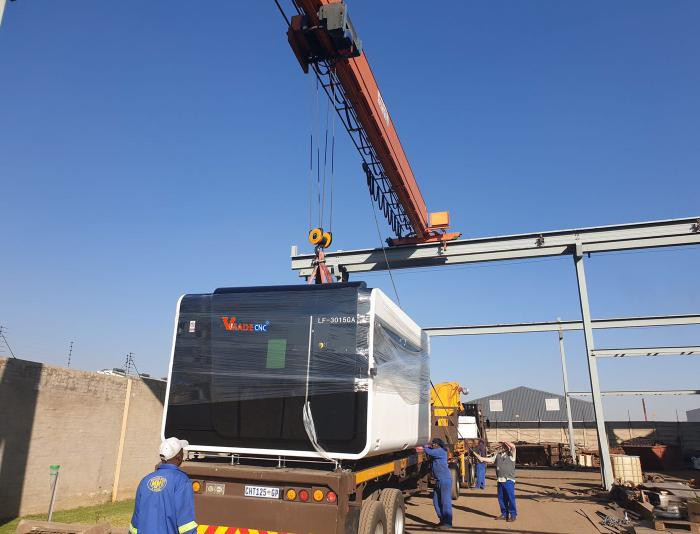

Pachetul si transportul

Detalii

  • Aplicație: TĂIERE LASER
  • Material aplicabil: metal
  • Stare: Nou
  • Tip laser: Laser cu fibră
  • Zona de tăiere: 1500*3000mm
  • Viteza de taiere: 160m/min
  • Format grafic acceptat: AI, PLT, DXF
  • Grosime de tăiere: 0-40 mm în funcție de putere diferită
  • CNC sau nu: da
  • Mod de răcire: răcire cu apă
  • Software de control: Cypcut
  • Marca sursă laser: IPG/Raycus
  • Marca capului laser: Raytools/Precitec
  • Marca servomotoare: japonez Yaskawa
  • Marca ghidaj: HIWIN/APEX
  • Marca sistemului de control: CypCut
  • Greutate (KG): 7920 KG
  • Puncte cheie de vânzare: Durată lungă de viață
  • Garantie: 3 ani
  • Industrii aplicabile: hoteluri, magazine de confecții, magazine de materiale de construcții, fabrici de producție, ateliere de reparații de mașini, fabrici de produse alimentare și băuturi, ferme, restaurant, uz casnic, comerț cu amănuntul, magazin alimentar, tipografii, lucrări de construcții, energie și minerit, magazine alimentare și băuturi , Companie de publicitate
  • Raport de testare a mașinilor: furnizat
  • Inspecție video de ieșire: furnizat
  • Garanția componentelor de bază: 3 ani
  • Componente de bază: motor, sursă laser
  • Zona de lucru: 1500*3000mm
  • Sursa laser: Raycus IPG
  • Putere laser: 1kw-12000w
  • Cursa axelor X, Y și Z:: 3025 mm, 1525 mm, 300 mm
  • Puterea motorului pe axa Y: 1800w
  • Viteza de deplasare a axei X/Y: 160m/min
  • Marca șină de ghidare:: Hiwin/APEX
  • Marca reductorului: Franta Motovariao
  • Piesă opțională: Masă rotativă/de schimb/stabilizator de tensiune/transformator
  • Precizia de poziționare a axei X/Y: ±0,01 mm
  • Certificare: ce, ISO
  • Service după garanție: Suport tehnic video, Asistență online, Piese de schimb, Serviciu de întreținere și reparații pe teren
  • Locația serviciului local: Germania, Australia
  • Locație showroom: Germania, Australia
  • Tip de marketing: Mașină de tăiat cu laser la cald
