Delem Da66t 125 3+1 4+1 6+1 8+1 Presa frana hidraulica CNC pentru indoirea placilor metalice

Informații despre produs

Această mașină este o nouă mașină de îndoit CNC lansată de RAYMAX în 2020 și este potrivită pentru producătorii cu cerințe de înaltă precizie și performanță a costurilor. Mașina este cel mai popular model al nostru după volum și un adevărat cal de muncă, care este construit din piese de înaltă calitate și oferă o fiabilitate serioasă. Tehnologia de sincronizare Y1 și Y2 asigură viteze mari de apropiere, îndoire și întoarcere. Capacitatea lungimii de îndoire și intervalul de presiune pot fi personalizate pentru a satisface diferite cerințe de producție.

Design științific

1, Mișcarea sincronă a axelor Y1 și Y2, fiecare controlată de un cilindru independent

2, Posibilitatea de a adăuga opțiuni și upgrade-uri la configurație, în etapa ulterioară

Prietenos cu mediul

Zgomot redus în timpul așteptării și în jos rapid (sub 25 decibeli), apăsare și retur, deoarece presiunea din sistemul hidraulic este controlul în buclă închisă a servomotorului principal. Consum de energie mai mic decât mașina generală cu 60% prin utilizarea servomotorului.

Performanță stabilă și durabilă a corpului mașinii

1，Sudura integrată în cadrul mașinii.

2, Cadrul mașinii format de centrul de prelucrare tridimensional CNC într-un singur proces, care asigură paralelismul și verticalitatea fiecărei suprafețe de montare.

3, Laminare la stres intern prin călire.

4，Shot blast pentru a îndepărta rugina și tratamentul anti-rugină.

1. Sistem de control: DA52s (Opțional Cybelec CT8 din Elveția)

Programare rapidă, pe o singură pagină

• Navigare prin taste rapide

•TFT color VGA de 7 inchi

•Până la 4 axe (Y1, Y2 și 2 axe auxiliare)

•Controlul încoronării

•Biblioteca de instrumente/materiale/produse

•USB, interfață periferică

•Funcțiile de bază de control al mașinii sunt axa Y1 Y2 XR.

•Algoritmi avansați de control pe axa Y pentru supape în buclă închisă și buclă deschisă

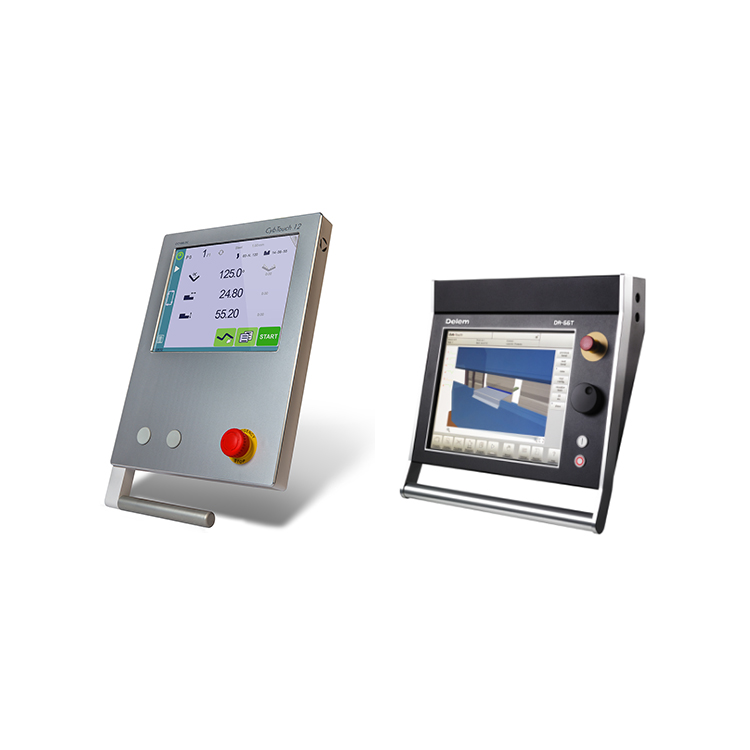

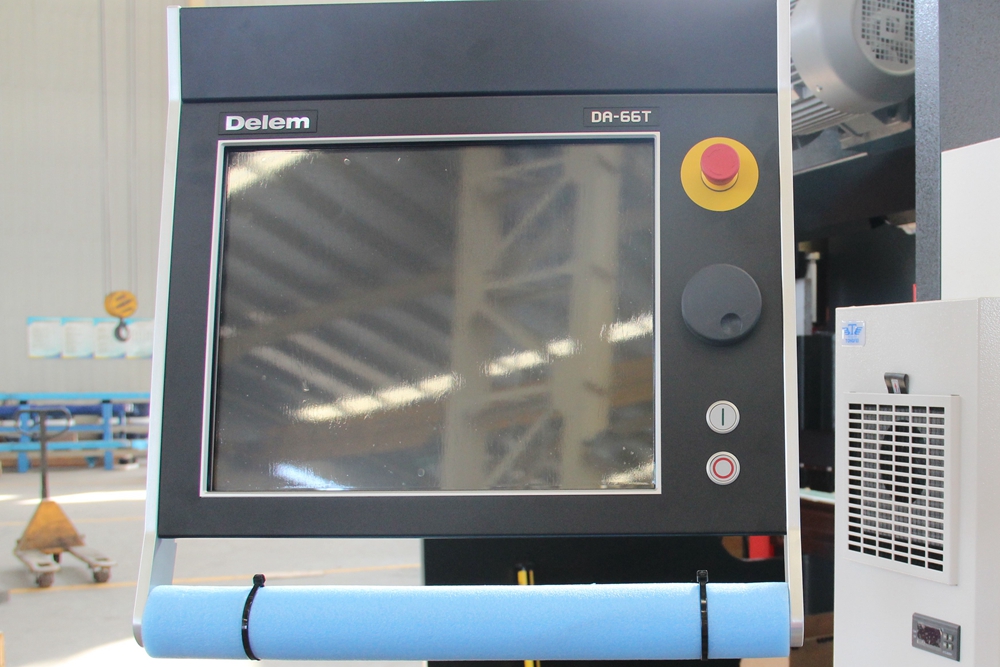

Sistem de control opțional:

(DA66T DA69T / Cybelec CT8 CT12 din Elveția)

Axa opțională (3 1/4 1/6 1/8 1)

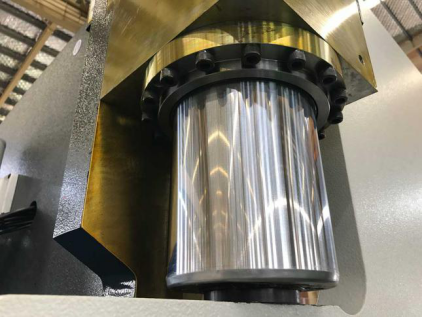

2. Cilindru
Fiind o marcă premium chinezească, are o durată de viață de peste 10 ani

3. Supapă proporțională
Supapa proporțională reglează cu precizie mișcările axs Y1 Y2

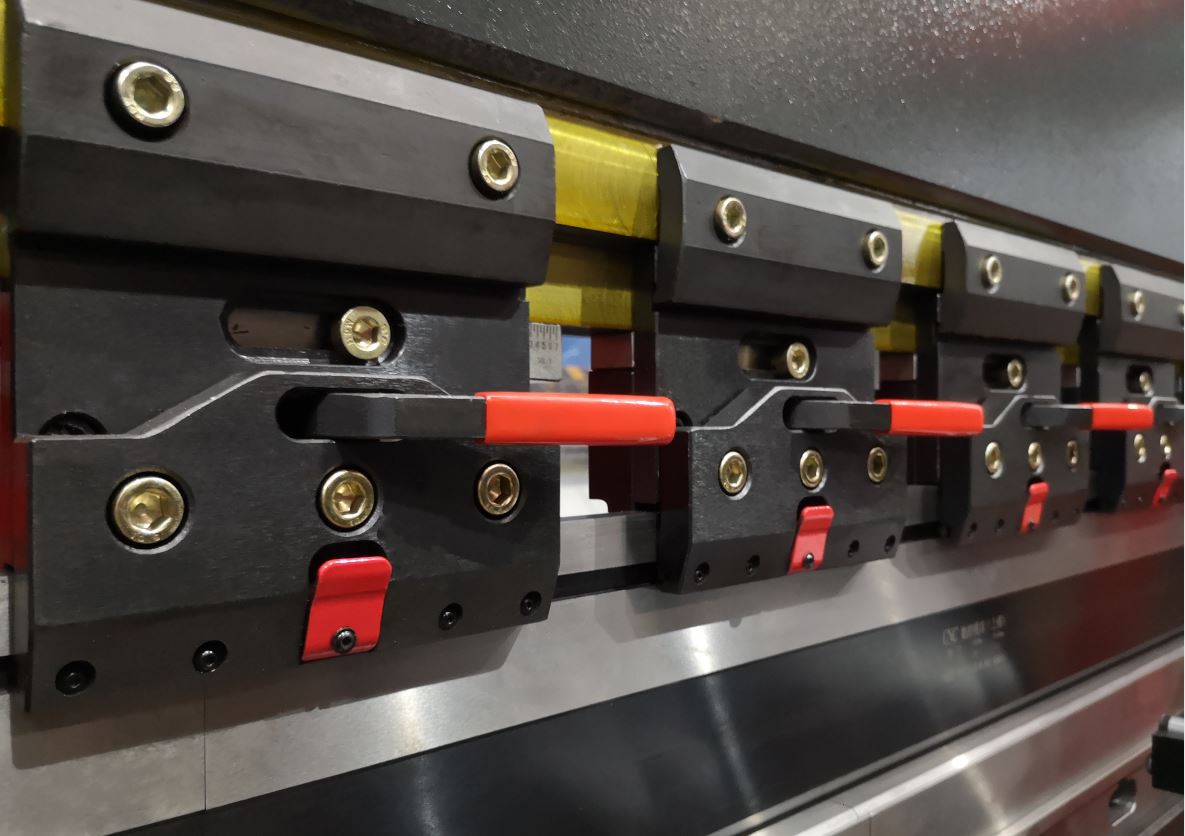

4. Clip rapid
Schimbări rapide de scule datorită configurației verticale, pentru a reduce timpii de configurare

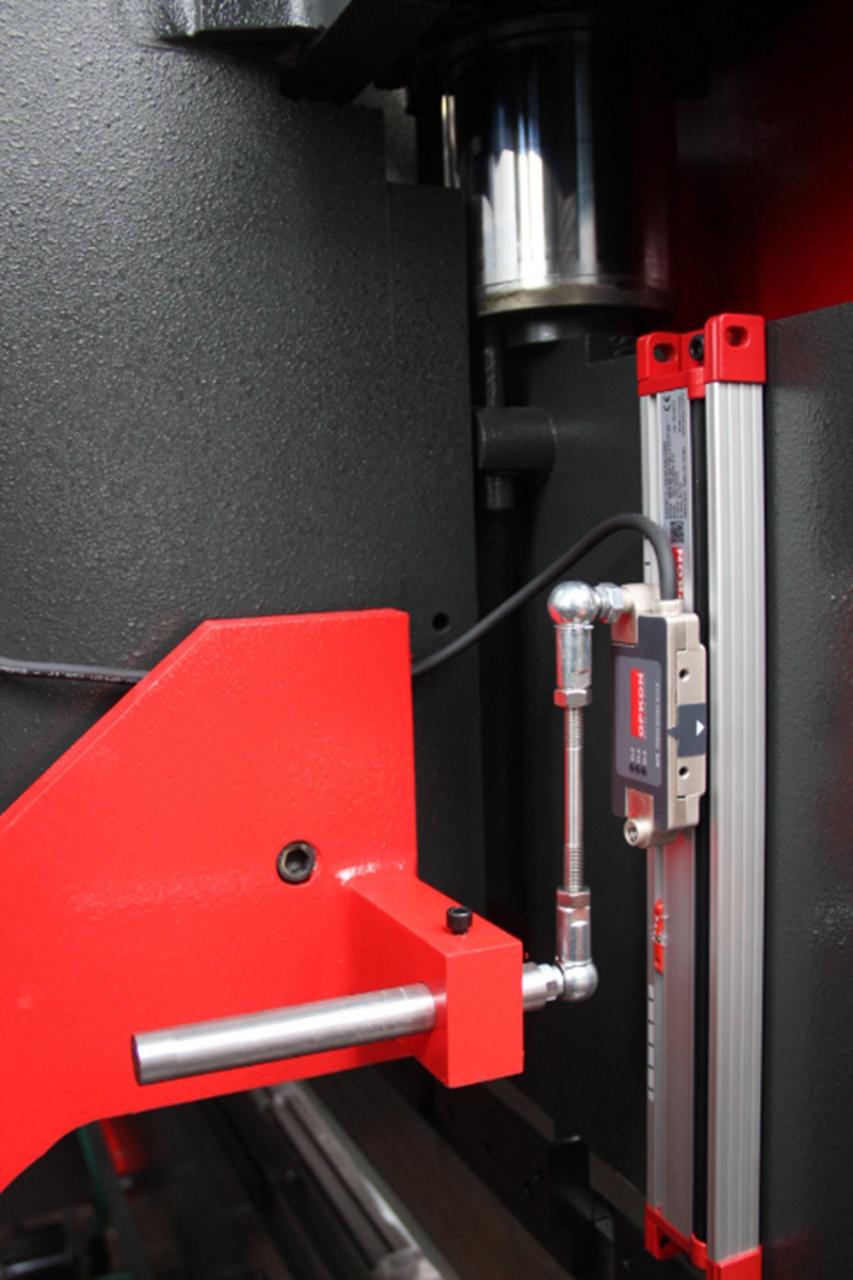

5. Rigla de grătare oferă o poziționare precisă
Sistemul de ghidaj liniar optic este fixat de patul mașinii printr-un braț separat. Prin această soluție, toate valorile de rotire sunt capabile să înregistreze pentru a ajusta sensibilitățile și repetabilitatea legăturilor.

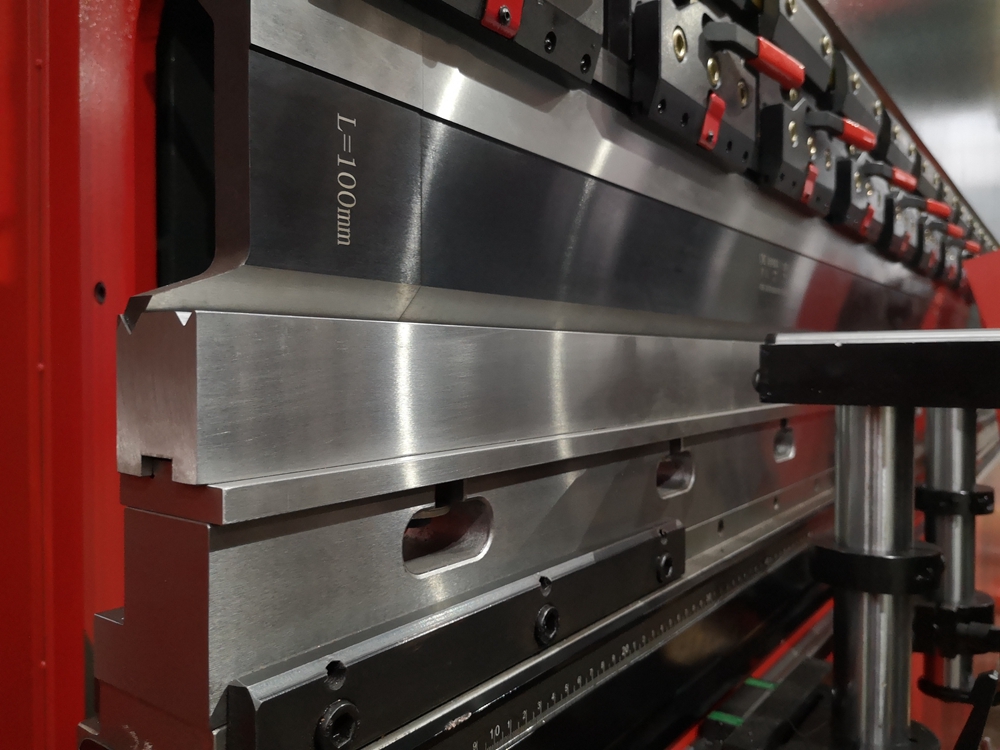

6. matriță CNC (Golin)
matriță concentrică CNC, multifuncțională, ușor de schimbat laturile

7. Sistem automat de încoronare
Compensare egalizată, unghi perfect de îndoireControl prin sistemul de control CNC DA52s

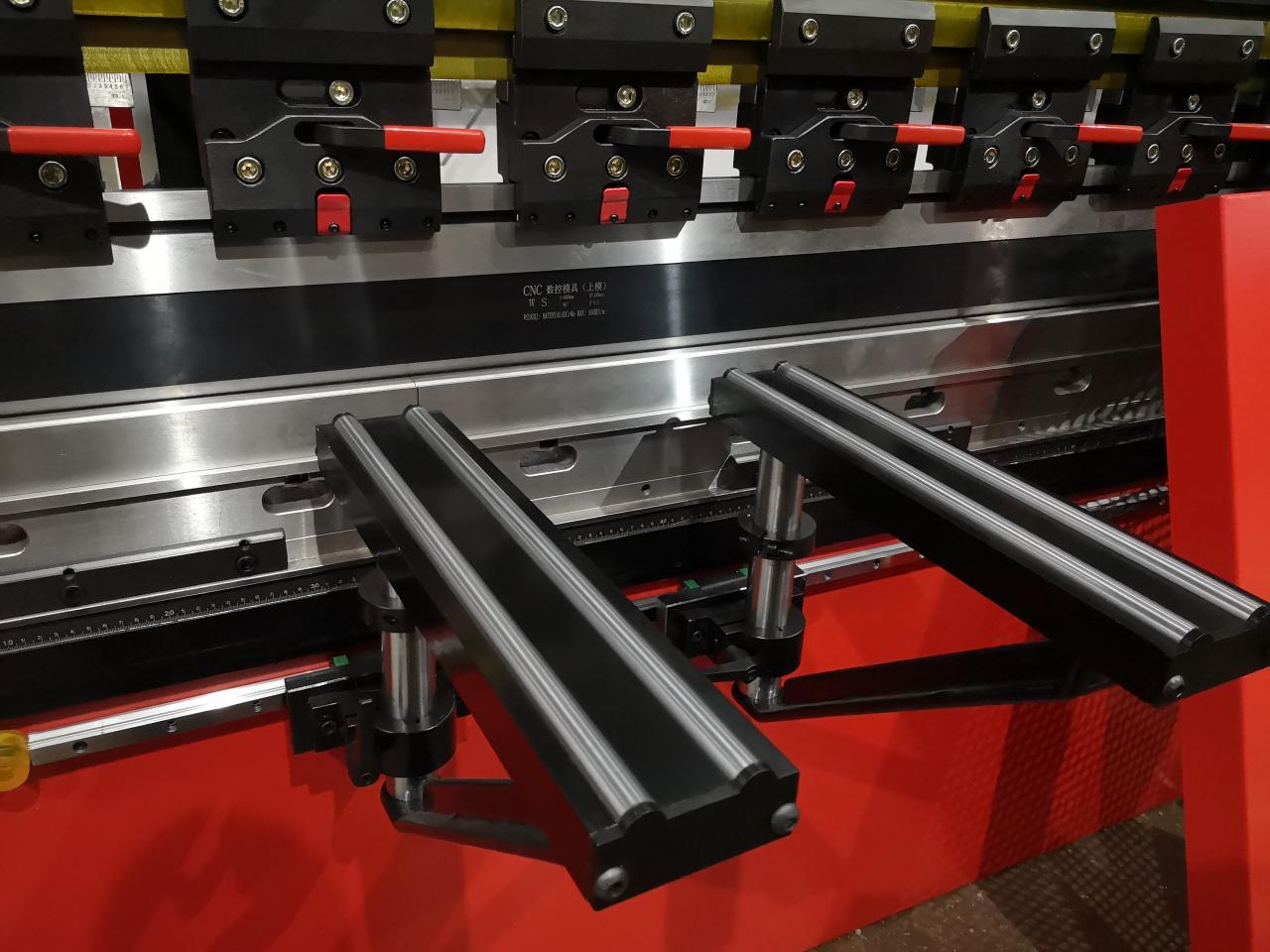

8. Braț de susținere
Suporturile ergonomice de sprijin și iluminarea cu LED-uri a zonei de lucru servesc pentru a vă maximiza ușurința de operare

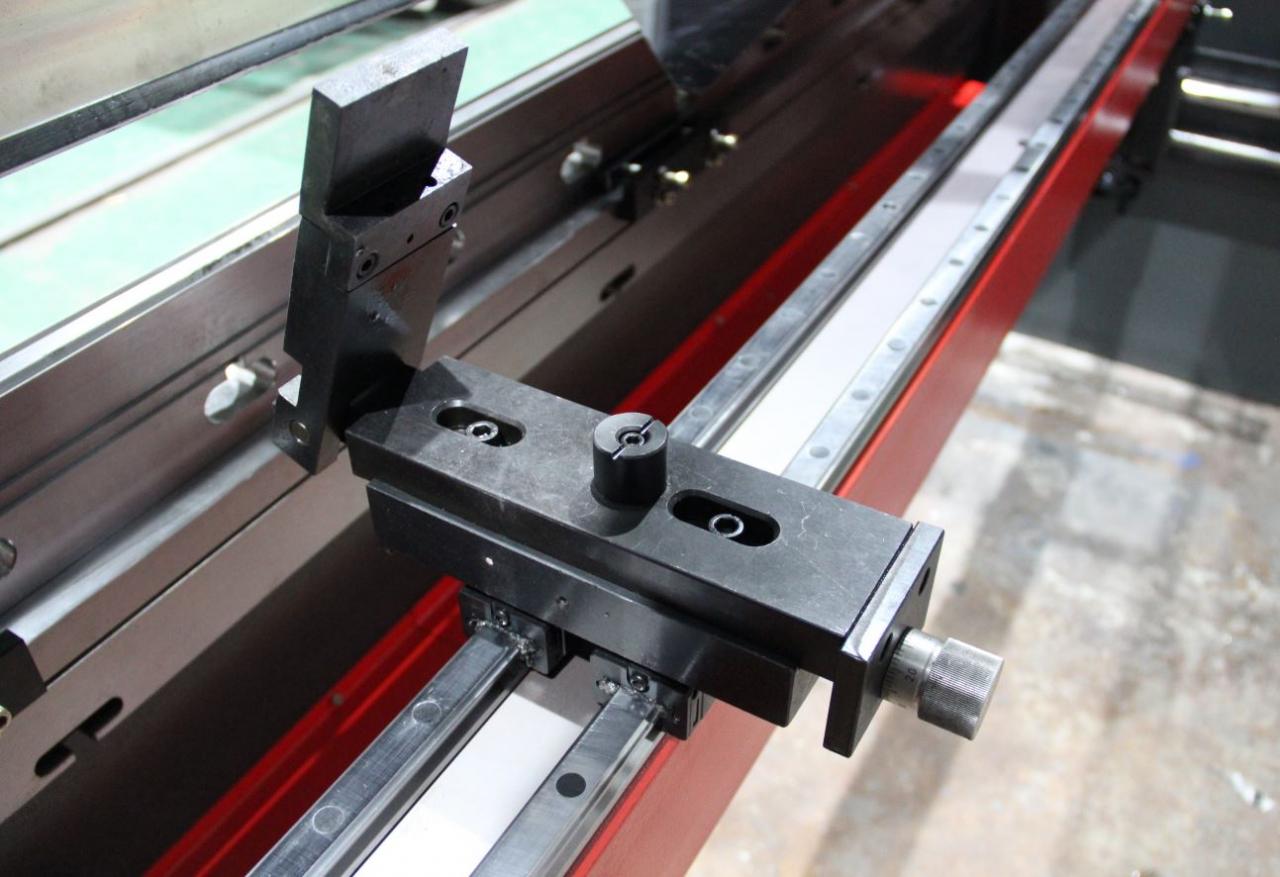

9. Ghiduri liniare duble și grinda de sprijin integrată
Pentru a îmbunătăți acuratețea mișcării degetelor

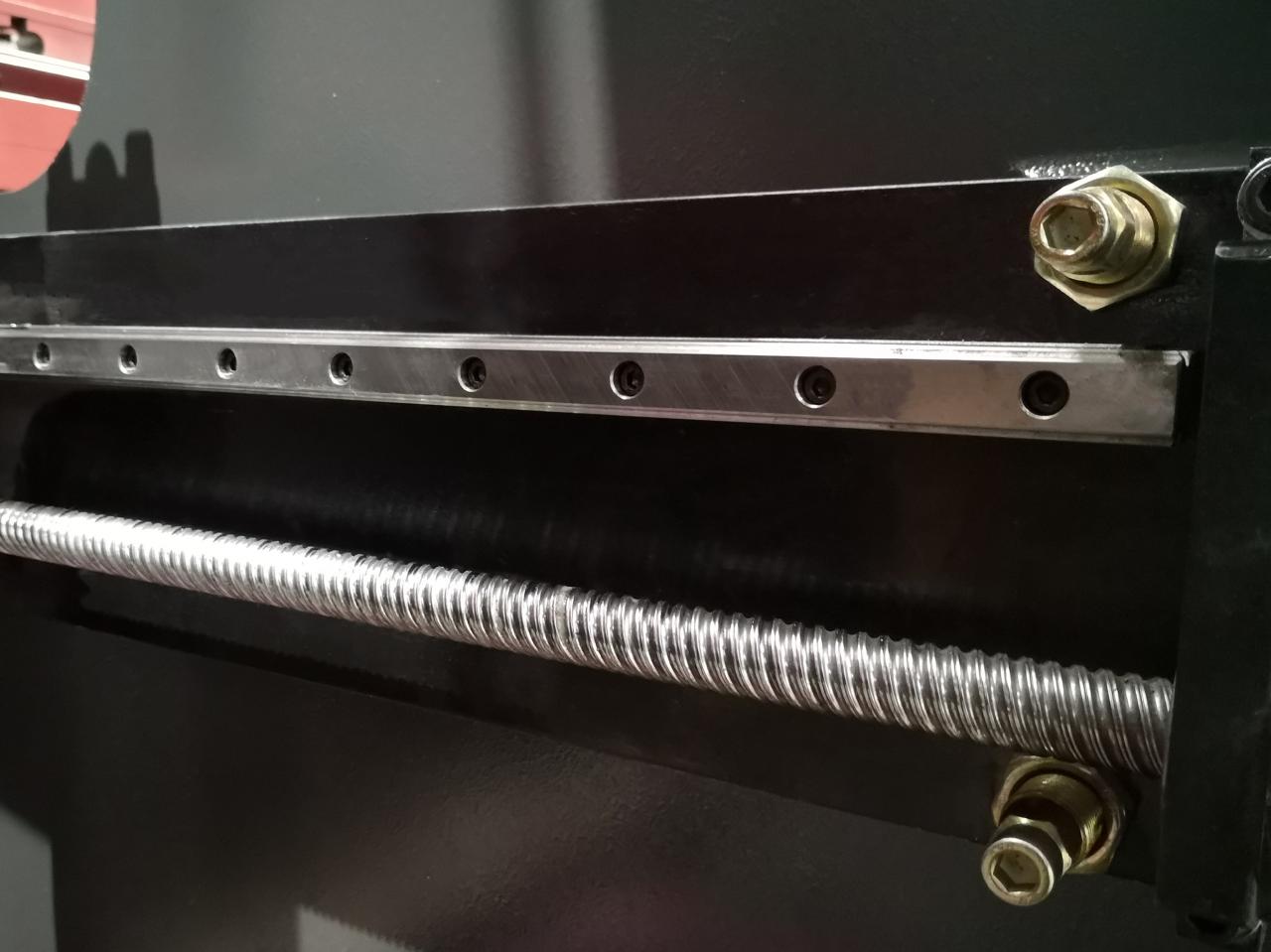

10. Șurub cu bile și ghidaj liniar
Calibre din spate dinamice și axa de mare viteză datorită șurubului cu bile și ghidajului liniar pentru a îmbunătăți precizia mișcării ecartamentului din spate

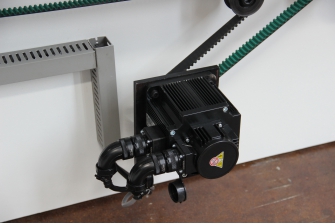

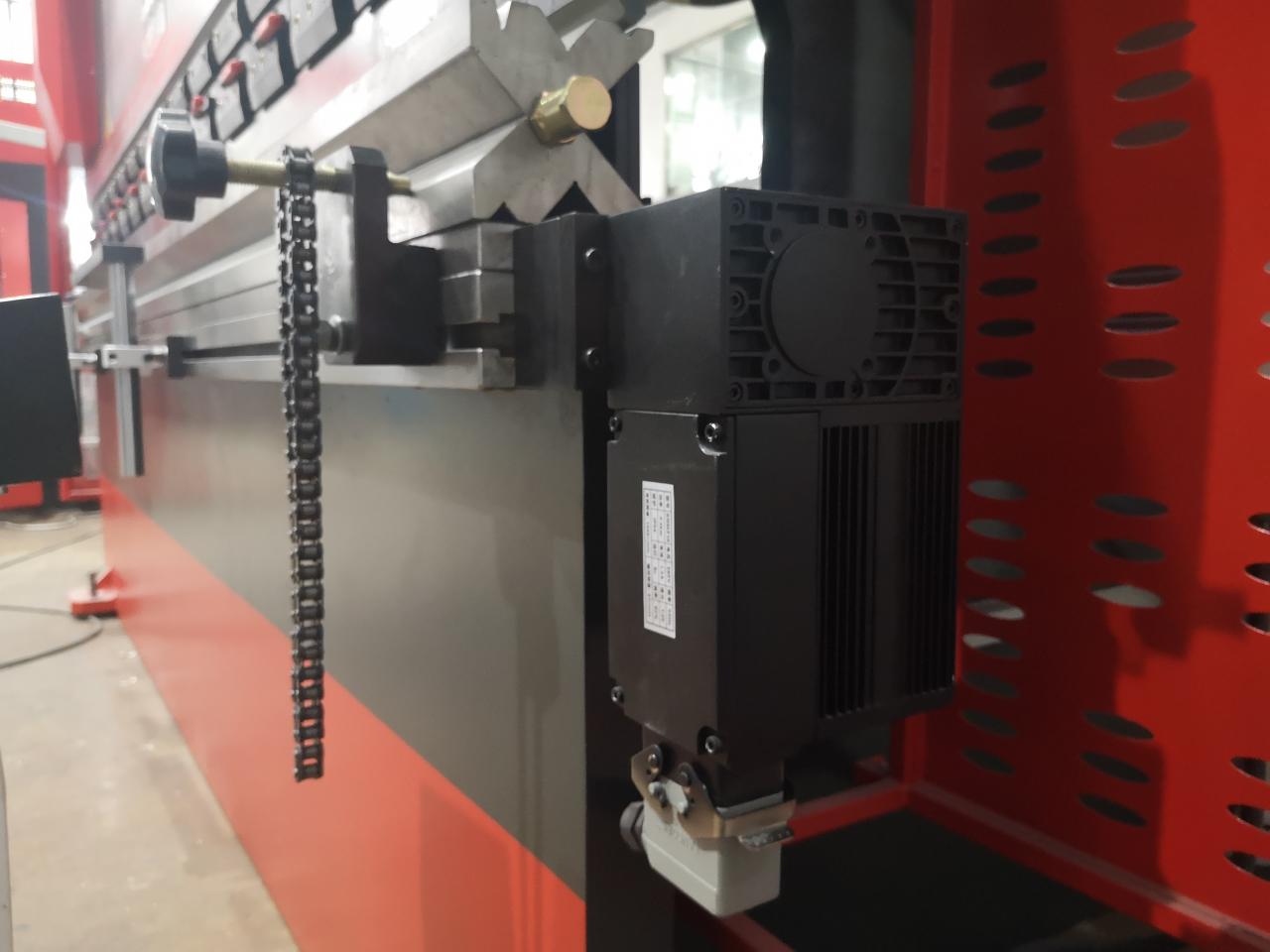

11. Servomotor
Poziționarea axelor servomotor X și Y pentru a crește viteza și precizia.

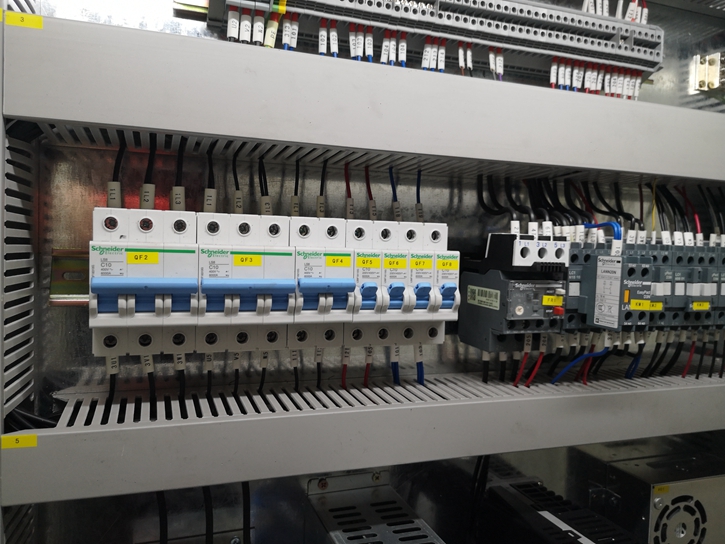

12. Componentele electrice principale
Selecție de mărci internaționale, performanță stabilă și de lungă durată.

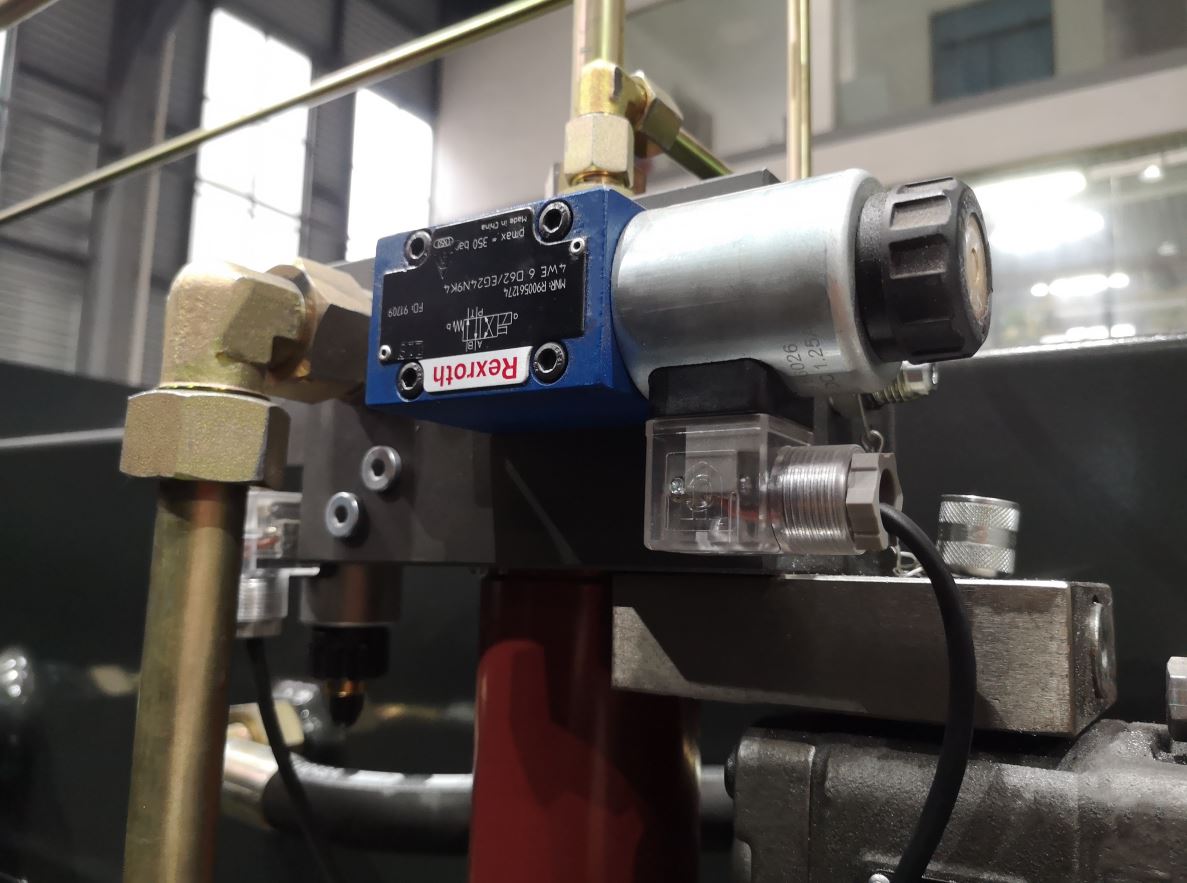

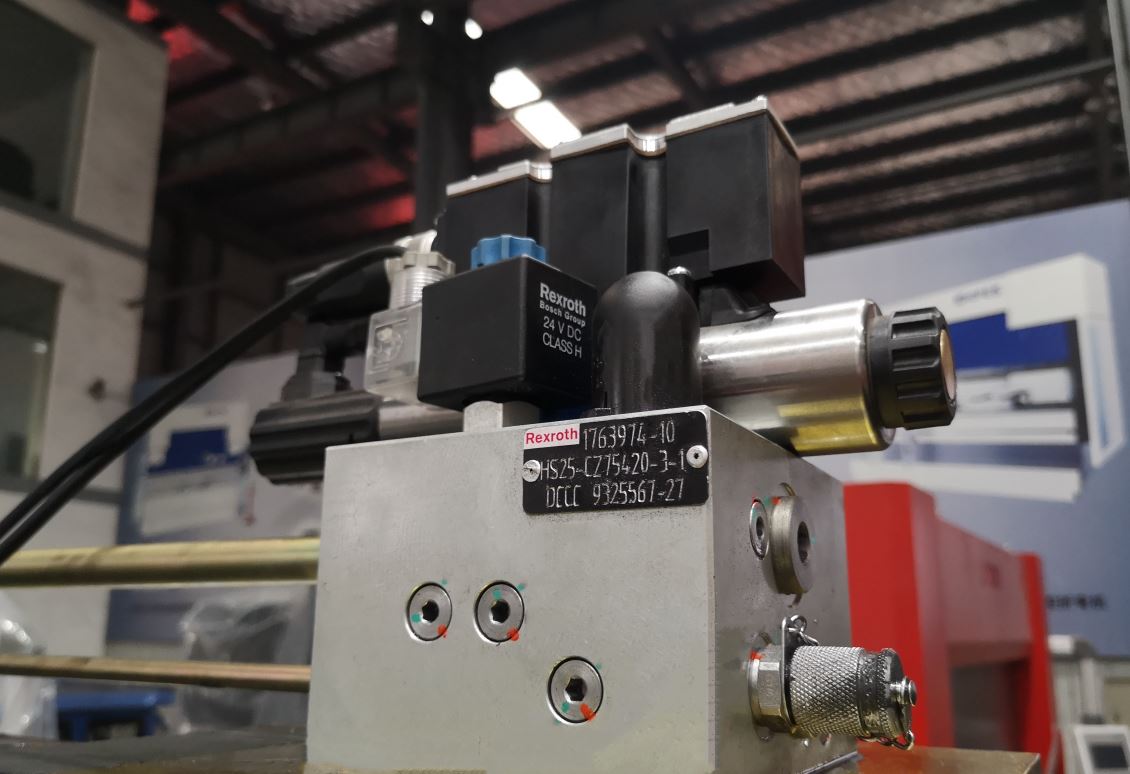

13. Supapă hidraulică
Selecție de mărci internaționale, performanță stabilă și de lungă durată.

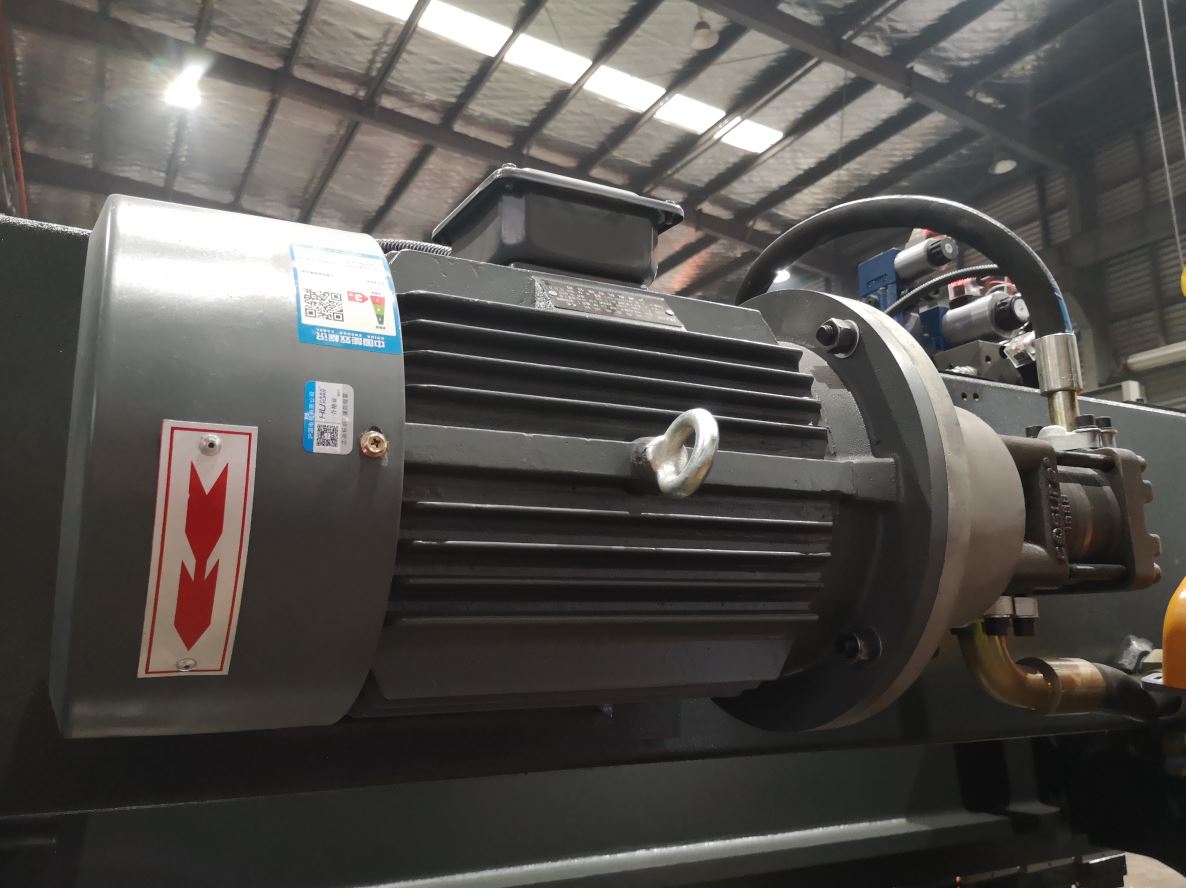

14. Motor principal (Siemens din germană) Pompă de ulei (Sunny din America)
Selecție de mărci internaționale, performanță stabilă și de lungă durată.

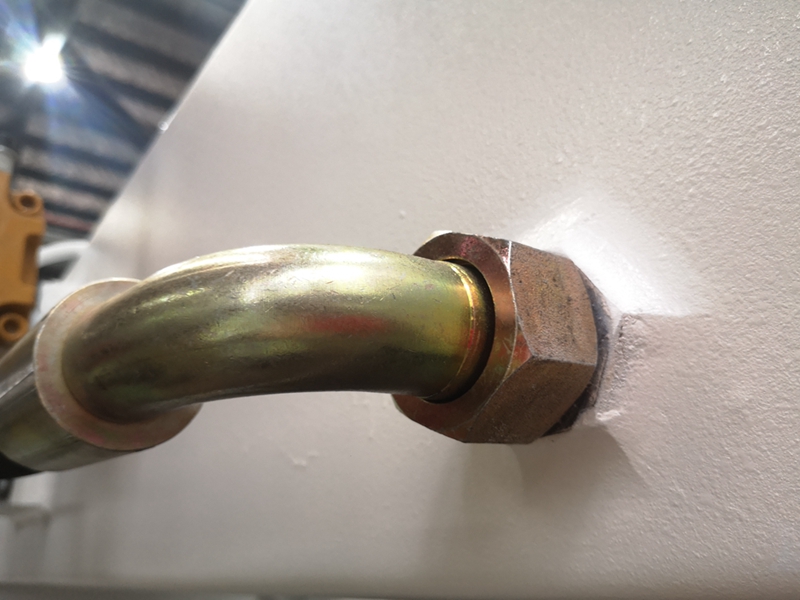

15. Îmbinarea tubulaturii (EMB din germană)
Pentru a evita scurgerile de ulei, ușor de reparat

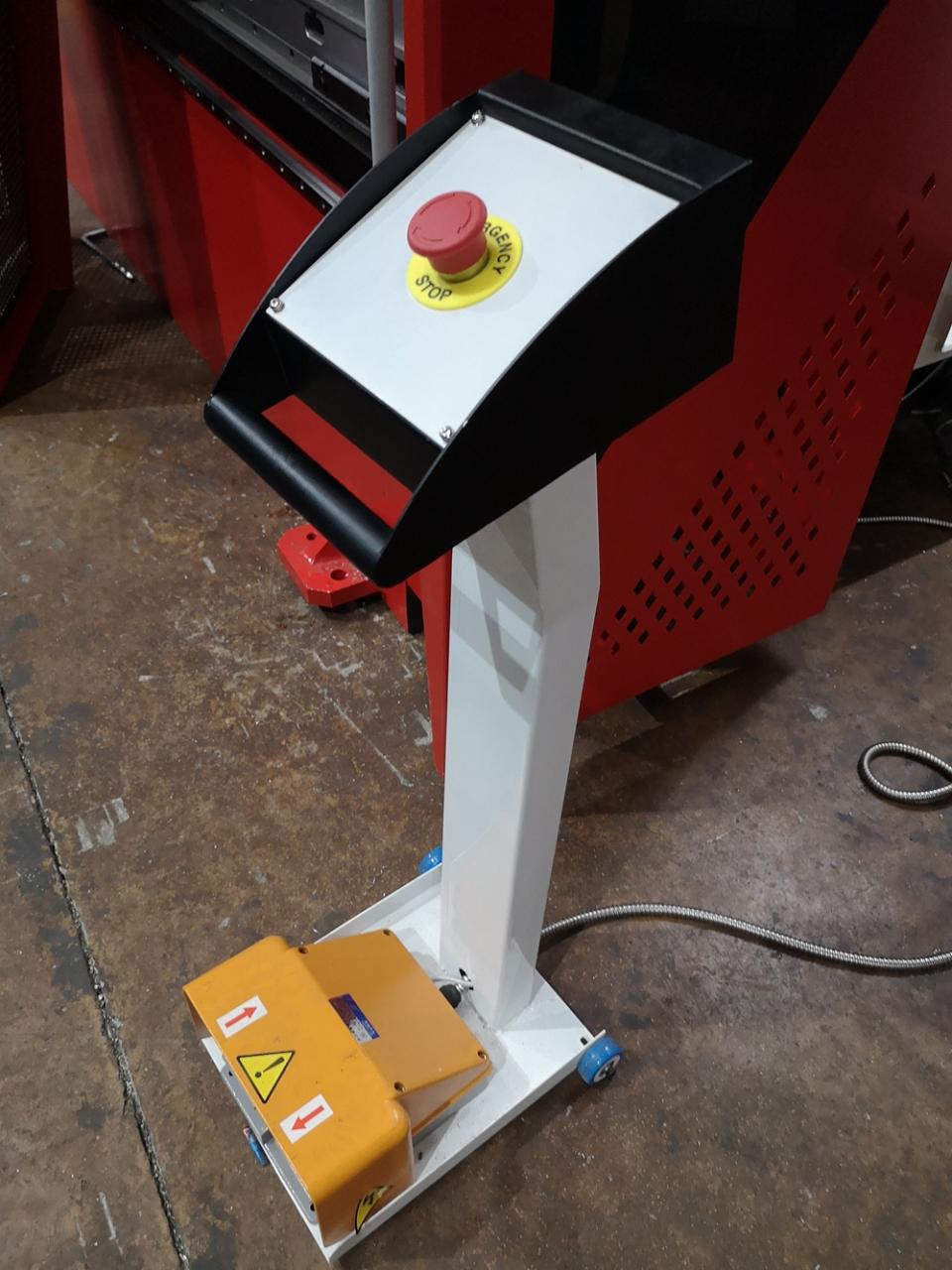

16. Componente electrice ale comutatorului de picior (Schneider din Franța)

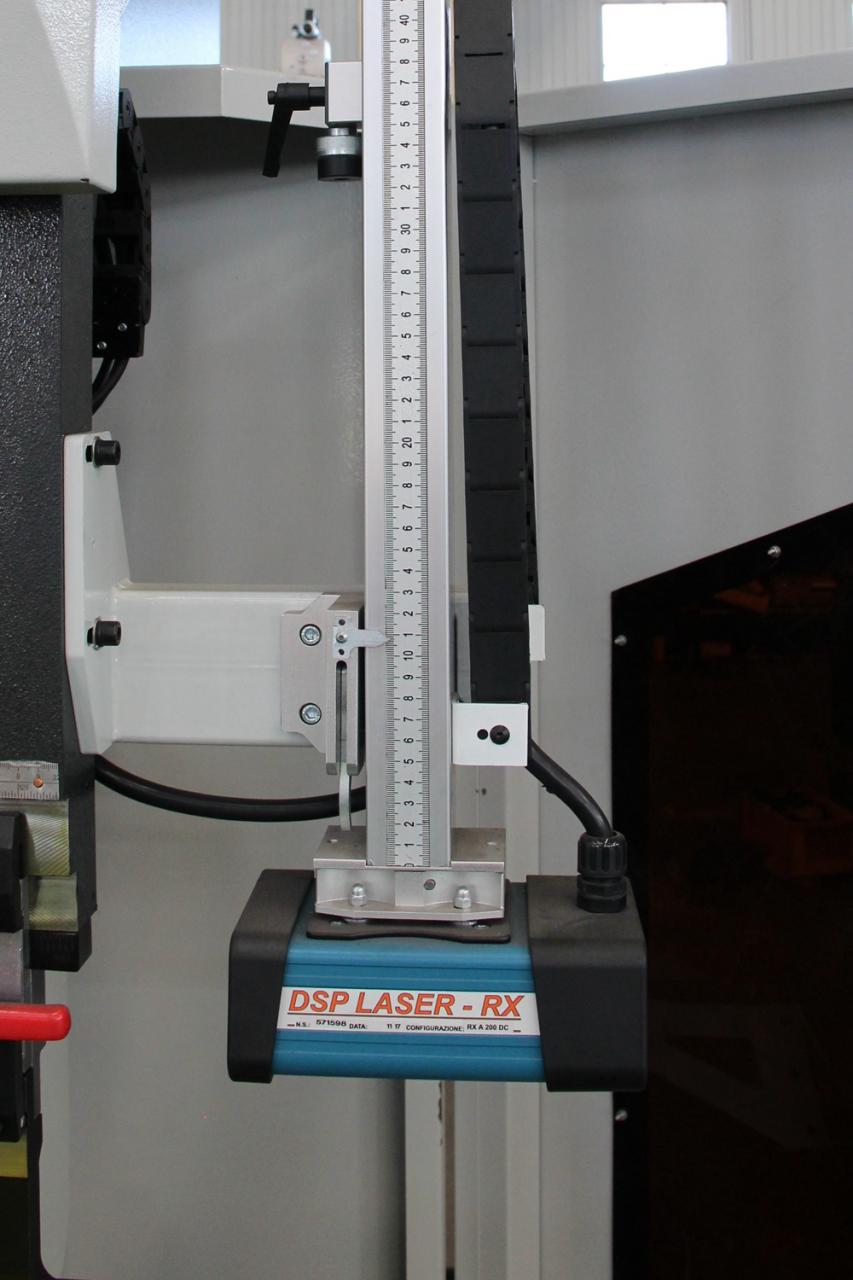

17. DSP Laser Safe (Opțional)
Lama se oprește când un obstacol este detectat de laser.

Parametri tehnici

Model	Distanța polilor (mm)	adâncimea gâtului (mm)	Cursa cursorului (mm)	Înălțimea maximă (mm)	Putere (kw)	Greutate (kg)	Dimensiunea (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detalii

• Cursa cursorului (mm): 120 mm
• Nivel automat: complet automat
• Adâncimea gâtului (mm): 320 mm
• Tip mașină: Sincronizat
• Lungimea mesei de lucru (mm): 3200 mm
• Lățimea mesei de lucru (mm): 150 mm
• Dimensiune: 3200x1600x2600mm
• Stare: Nou
• Material/Metal prelucrat: alama/cupru, otel inoxidabil, aliat, otel carbon, aluminiu
• Automatizare: automată
• Servicii suplimentare: formare finală
• Anul: 2020
• Greutate (KG): 7000
• Putere motor (kw): 7,5 kw
• Puncte cheie de vânzare: Multifuncțional
• Garantie: 2 ani
• Industrii aplicabile: magazine de materiale de construcții, ateliere de reparații de mașini, fabrică de producție, fabrică de produse alimentare și băuturi, tipografii, lucrări de construcții, energie și minerit, magazine alimentare și băuturi
• Locație showroom: niciuna
• Tip de marketing: produs nou 2020
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 1 an
• Componente de bază: rulment, motor, recipient sub presiune, motor, altele
• Model: Seria WE67K-125T/3200
• Materia prima: Laminare tabla/placa
• Sistem de control: Delem DA66T
• Axe de control: Y1 Y2 X Încoronare axa W
• Componente electrice: Schneider din Franța
• Motor principal: Siemens din Germania
• Timp de livrare: 15 zile
• Utilizare: Îndoirea tablei metalice
• Certificare: CE ISO
