Mașină automată de tăiat țevi 1000w Masă mică de lucru Mașină de tăiat cu laser cu fibre

Descrierea mașinii

Tăierea cu laser este cea mai bună metodă de tăiere dintre diferitele tehnologii de tăiere pe care oamenii le-au stăpânit astăzi. Avantajele tăierii cu laser sunt: deformare termică mică, precizie mare de tăiere, zgomot redus, fără poluare, tăiere automată ușor de realizat, deși investiția inițială este mare ( Dezavantaj), dar costul procesării este cu 50% mai mic decât prelucrarea mecanică. Fiind o tehnologie avansată de producție, tăierea cu laser are avantajele unei game largi de aplicații, proces flexibil, precizie ridicată de prelucrare, calitate bună, proces de producție curat și realizare ușoară a automatizării, flexibilității, inteligenței și îmbunătățirii calității produsului și a productivității muncii.

Caracteristica mașinii

1. Mașina adoptă o structură deschisă a mesei de lucru, cremalieră și pinion cu antrenare dublă de înaltă precizie importate și șină de ghidare liniară, transmisie stabilă și precizie ridicată.

2. Atât patul, cât și grinda mobilă adoptă o structură de sudare integrală. Patul este tratat termic la 600°C și finisat prin frezare pe portal de 12 metri. Se răcește în cuptor timp de 24 de ore. După recoacere, este degrosat și apoi supus unui tratament de îmbătrânire prin vibrații, care poate elimina complet sudarea și adaptabilitatea procesării, rigiditate bună, precizie ridicată, poate păstra utilizarea pe termen lung fără deformare.

3. Axele X, Y și Z sunt toate importate din Franța cu servomotoare cu precizie ridicată, viteză mare, cuplu mare, inerție mare, performanță stabilă și durabilă. Asigurați viteza mare și accelerația întregii mașini.

4. Adoptă sistemul special de control numeric al mașinii de tăiat cu laser cu fibre CYPCUT bazat pe sistemul de operare Windows și integrează multe module speciale pentru controlul tăierii cu laser, cu funcții puternice, interfață bună om-mașină și operare simplă.

5. Software-ul de cuibărire CYPNEST Expert Edition este tehnologia de bază pentru mașinile de tăiat CNC pentru a realiza „tăiere cu normă întreagă, tăiere cu eficiență ridicată și tăiere cu viteză mare de cuib”. Este garanția fundamentală pentru economisirea eficientă a materialelor și îmbunătățirea eficienței tăierii.

6. Capul de tăiere adoptă capete speciale de tăiere cu laser cu fibră produse de mărci de renume internațional și senzori capacitivi, cu o precizie ridicată de detectare, răspuns sensibil și cea mai stabilă și fiabilă performanță. 7. Supapa proporțională de înaltă precizie controlată electronic importată din Germania poate controla cu precizie presiunea aerului a gazului auxiliar de tăiere pentru a obține cel mai bun efect de tăiere.

Componentele mașinii

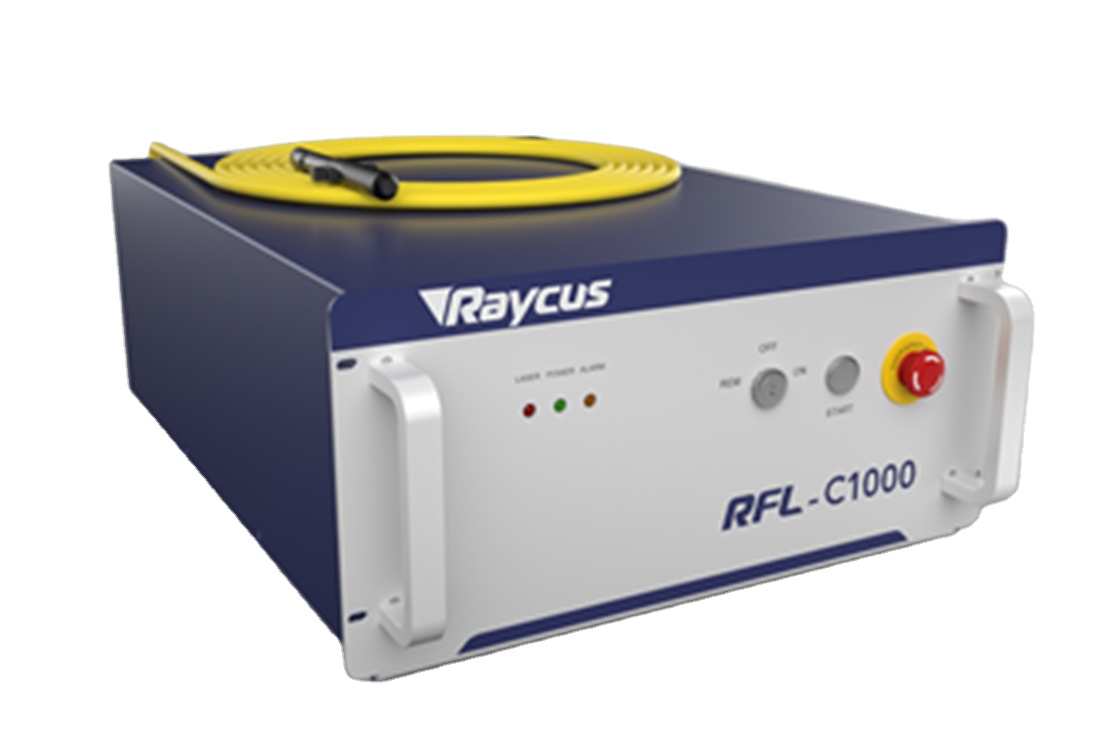

Sursă laser cu fibră Raycus RFL-C1000

• Calitate excelentă a fasciculului (BPP)

• BPP constant în domeniul complet de putere

• Folosiți o distanță focală mare pentru a obține în continuare un punct mic

• Eficiența conversiei electro-optice>25%

• Funcționare fără întreținere

• Design modular, „plug and play”

• Dimensiuni mici și instalare ușoară

• Durata de viață a sursei pompei >100.000 ore

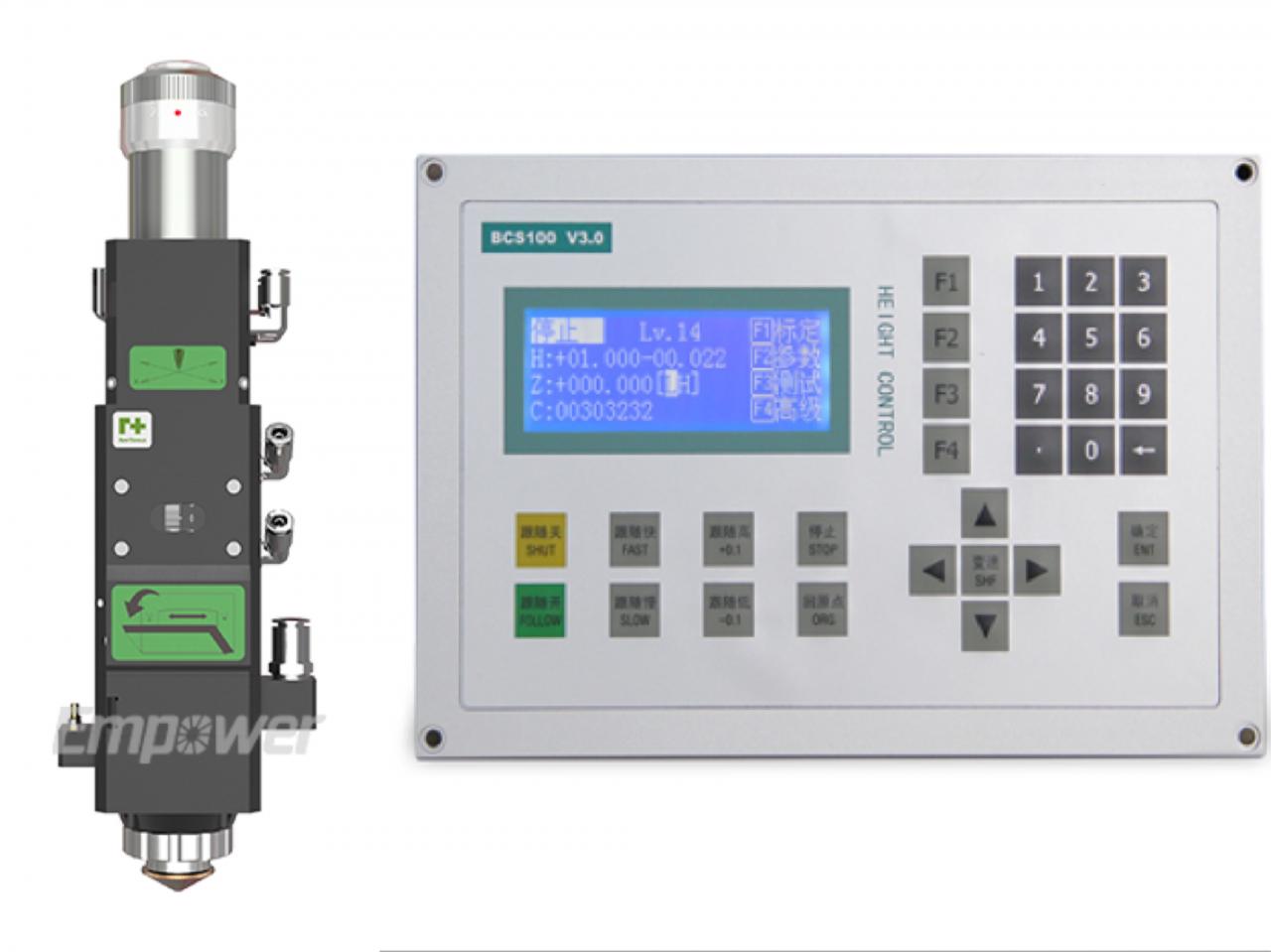

Cap de tăiere și control de înălțime

• Disponibil cu senzor capacitiv de înălțime.

• Senzorii de temperatură protejează optica și minimizează șansa de supraîncălzire.

• 10 mm de mișcare a obiectivului pentru a seta focalizarea.

• Acces rapid și ușor la capacul sticlei.

• Design flexibil pentru a optimiza dimensiunea spotului.

• Flux de gaz asistat fluid.

• Design compact, ușor.

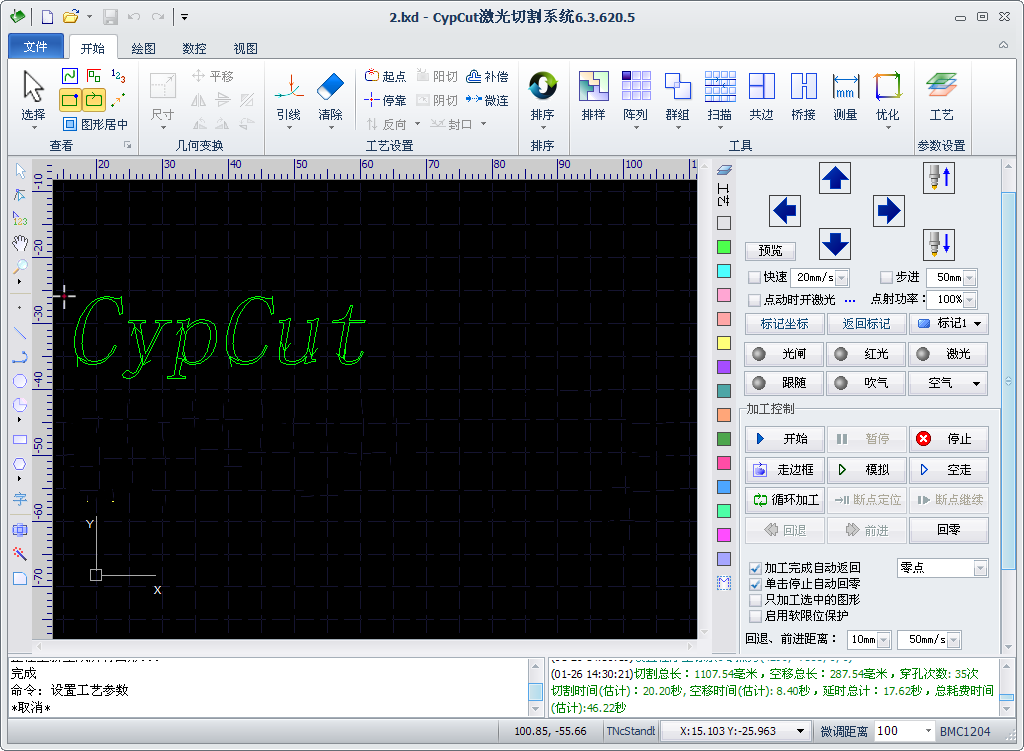

Sistem de tăiere Cypcut

• Reglare automată a înălțimii

• Protecție software

• Controlul puterii fasciculului laser

• Funcția de reluare a punctului de oprire bruscă

• Saritura broasca si functie de pozitionare automata a marginilor

• Răspuns în timp real pentru a evita întârzierea semnalului care provoacă margini rotunjite

Specificație

Lista componentelor principale
Nu.	Numele componentei	Producător--Locul de origine
1	Mașină-uneltă	Mașină-uneltă de sudură cu plăci--Dahan
2	Fascicul mașinii	Grinda de aluminiu - Dahan
3	Sursa laser cu fibra	Raycus/Max 1000W--China
4	Cap laser	Raytools-- China
5	Sistem de tăiere	Cypcut -- China
6	Servomotor și driver	Schneider -- Franța
7	Reductor de viteză	Shimpo -- Japonia
8	Sine de ghidare	Hiwin -- Taiwan
9	Cremată și pinion	YYC din Taiwan
10	Supapă proporțională	SMC --Japonia
11	Răcitor	Hanli -- China

Specificații
Putere laser	1000W
Suprafața de tăiere (mm) (L×L)	3000mm×1500mm
Viteza maximă de tăiere (m/min)	120 m/min
Accelerat maxim	1,5G
Precizia poziționării	±0,03 mmmm
Acuratețea repetabilității	±0,02 mm
Lățimea minimă a liniei	0,15 mm
Adâncimea maximă de tăiere (oțel moale)	12 mm
Oțel inoxidabil N2	5 mm
Aluminiu	3mm
Driving Way	Servomotor importat
Calea de transmisie	Driver dublu cu cremalieră și pinion importat
Cerințe electrice	380V/50Hz.60Amp
Consumul de energie	12KW
Greutatea piesei de lucru	800 kg
Greutate	5500 kg
Dimensiunea conturului (mm)	4800mm×2700mm×1900mm (L×L×H)
Dimensiune contur cu schimbător de paleți (mm)	8400mm×3000mm×2100mm (L×L×H)

Avantaje și aplicații

AVANTAJE:

1, Economie de costuri la consumul de energie / doar 20-30% din mașina de tăiat cu laser CO2 la aceeași putere.

2, Flexibilitate și tăiere de precizie a pieselor simple sau complexe

3, adoptă laser cu fibră de marcă mondială importată/Timp de viață de peste 100.000 de ore

4, servomotorul importat și sistemul de angrenaj asigură o tăiere de precizie

5, Tăiere de înaltă calitate, fără finisare suplimentară necesară

6, Viteză de tăiere mai mare și eficientă, viteza plăcii de tăiere peste 10 metri pe minut

7, Tăiere fără contact, ceea ce înseamnă că nu există urme sau contaminare a materialului

8, Abilitatea de a tăia practic orice tablă

APLICAȚII:

MATERIALE APLICABILE: Oțel inoxidabil, oțel carbon, oțel aliat, oțel siliconic, oțel pentru arc, aluminiu, aliaj de aluminiu, tablă galvanizată și alte țevi și țevi metalice.

INDUSTRIA APLICABILĂ: Este aplicat pe scară largă în prelucrarea conductelor industriale, echipamentele rezistente la explozie, industria militară, industria chimică, explorarea petrolului, lămpi și felinare, prelucrarea metalelor, feronerie, construcții etc.

Serviciile și avantajele noastre

Serviciul nostru

1. Doi ani garanție pentru această mașină cu laser cu fibră și piese cu laser cu fibră; Un an garanție pentru alte mașini și piese.

2. Suport tehnic online profesional 24 de ore.

3. Un inginer calificat va ajuta clientul să rezolve problema prin TM, WhatsApp la timp când apare problema.

4. Actualizare software gratuită.

5. Întreținere pe tot parcursul vieții și furnizare de piese de schimb.

Avantajele noastre

1. Întreprindere de autentificare Alibaba

2. 12 ani de experiență în export

3. 20 de ani de experiență în producție

4. Serviciu OEM&ODM

5. Serviciu online 24 de ore

6. Rețea de dealeri din întreaga lume

Detalii

• Aplicație: TĂIERE LASER
• Material aplicabil: metal
• Stare: Nou
• Tip laser: Laser cu fibră
• Zona de tăiere: 3000*1500mm
• Viteza de taiere: 120m/min
• Format grafic acceptat: DXF
• Grosime de tăiere: 1-10 mm
• CNC sau nu: da
• Mod de răcire: RĂCIRE CU APA
• Software de control: Cypcut
• Sursa laser Marca: Raycus/IPG/Max
• Marca capului laser: Raytools/Precitec
• Marca servomotoare: Yaskawa
• Marca ghidaj: HIWIN
• Sistem de control Marca: Cypcut
• Greutate (KG): 5500 KG
• Puncte cheie de vânzare: Durată lungă de viață
• Marca de lentile optice: Raytools
• Garantie: 1 an
• Industrii aplicabile: fabrică de producție, prelucrare table
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 2 ani
• Componente de bază: sursă laser
• Viteza maximă de tăiere (m/min): 120 m/min
• Accelerație maximă: 1,5G
• Precizie de poziționare: ± 0,03 mmmm
• Precizia repetabilității: ± 0,02 mm
• Lățimea minimă a liniei: 0,15 mm
• Adâncime maximă de tăiere (oțel moale): 12 mm
• Oțel inoxidabil N2: 5 mm
• Aluminiu: 3 mm
• Cerințe electrice: 380V/50Hz.60Amp
• Dimensiune contur cu schimbător de paleți (mm): 8400mm*3000mm*2100mm (L*W*H)
• Certificare: Sgs
• Servicii post-vânzare oferite: Asistență online, Piese de schimb gratuite, Suport tehnic video
• Service după garanție: Asistență tehnică video, Fără service, Asistență online, Piese de schimb, Serviciu de întreținere și reparații pe teren
