Mașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelor

Descriere produs

Tip produs: presă de frână hidraulică din plăci de oțel CNC 63T/2500 CNC

Material de îndoire: metal/oțel inoxidabil/oțel carbon/aluminiu

Gama ecartamentului din spate: 500-800

Precizie la îndoire: -0,01

Standard de siguranță: Europa CE/America de Sud

Axe de comandă: Y1 Y2 X Z1 Z2 R, axa V

Controler: Delem DA66T

Post-vânzare: Ingineri de service disponibili pentru service-ul de mașini în străinătate

Caracteristici principale

1. Corpul mașinii este într-o structură globală sudată și procesată, iar software-ul de analiză cu elemente finite ANSYS este aplicat părților principale ale corpului mașinii pentru analiză, ceea ce a asigurat fiabilitatea mașinii și precizia întregii mașini.

2. Sistemul de control numeric adoptă companiile olandeze DELEM, Swiss CYBELEC sau italiene ESA și așadar. capabil să realizeze funcțiile de programare grafică pentru unghiul de îndoire, compensarea pentru modificarea unghiului, calculul automat și ajustarea presiunii de îndoire, calculul automat al compensării deformării bancului de lucru, extinderea lungimii pieselor de prelucrat, presiunea de îndoire pentru presarea talpii, distanța deschisă și retragerea automată a opritorului din spate etc.

3. Design raționalizat în totalitate UE, Monobloc prin sudură roboți și aparate și proces de reducere a stresului prin tratament de recoacere. Adopți un sistem hidraulic integrat, mai fiabil și mai ușor de întreținut. și sistemul hidraulic de la Bosch-Rexroth, Germania.

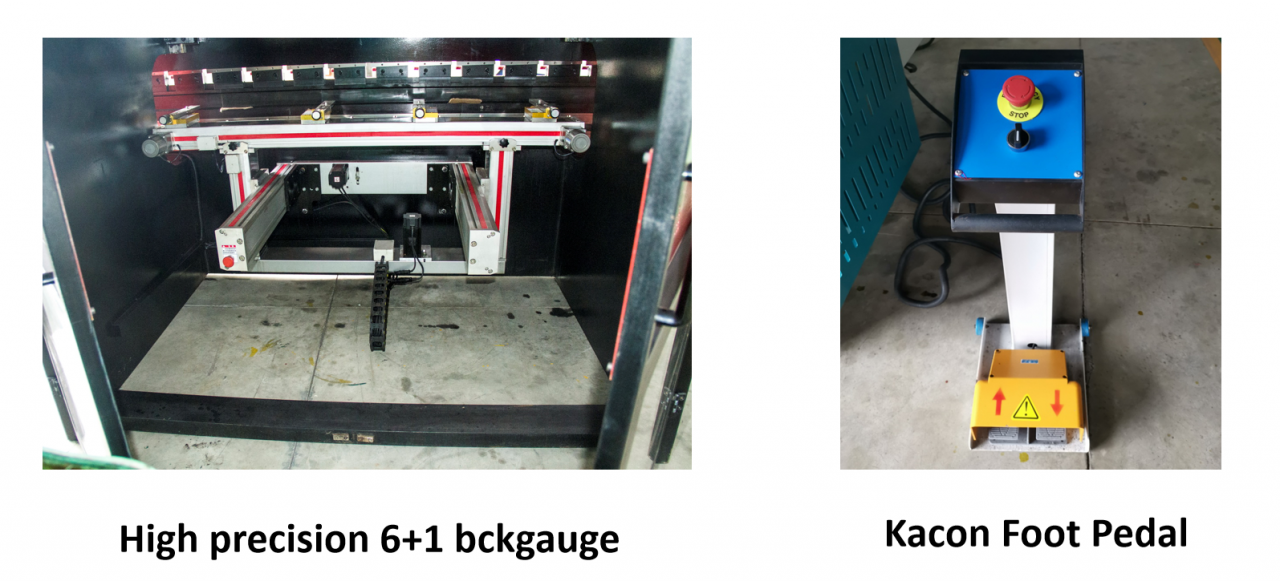

4. Servo CNC electro-hidraulic, Y1, Y2, pentru cursa cilindrului de ulei X, R, Z1, Z2 pentru ecartament din spate, V pentru compensare. 6 1 axă Cursa și distanța ecartamentului din spate sunt reglate de motor și sunt bine reglate manual, reglarea este afișată de DA66T.

5. Inch, modul unic fiind proiectat pentru mașină și inversarea și menținerea timpului pot fi controlate de releele de timp. Gardul de siguranță și dispozitivul de blocare electric au fost proiectate pentru mașină pentru a asigura siguranța în funcționare

Descriere detaliata

Mașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelorMașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelorMașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelorMașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelor

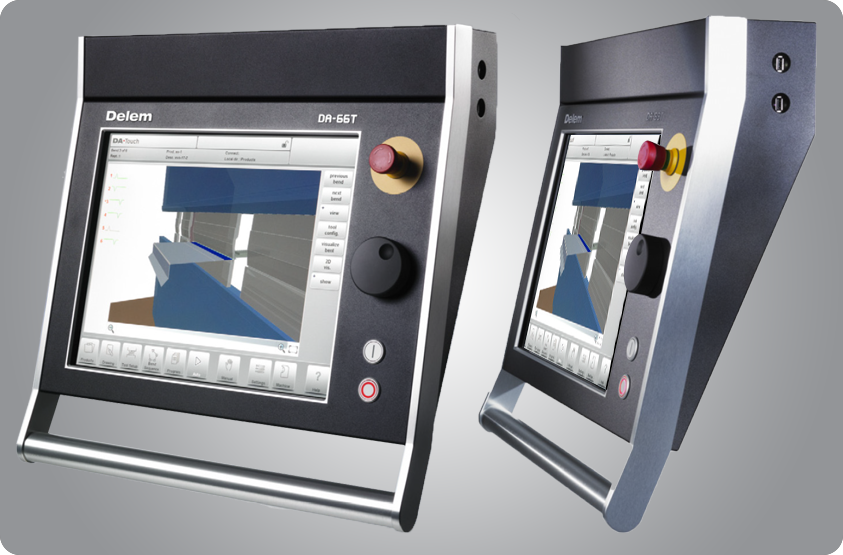

Caracteristicile DA66T

• Mod de programare ecran tactil grafic 2D
• Vizualizare 3D în simulare și producție
• TFT color de înaltă rezoluție de 17 inchi
• Suită completă de aplicații Windows
• Compatibilitate Delem Modusys (scalabilitate și adaptabilitate modulului)
• USB, interfață periferică
• Arhitectură de sistem deschis
• Interfață de îndoire și corectare a senzorului

Parametri tehnici

ModelLungimea de îndoireDistanța polilorAdâncimea gâtuluiSlider TravelMotorul principalDimensiune
63T/25002500 mm1900 mm350 mm150 mm7,5kw3100*1450*2050
80T/32003200 mm2600 mm350 mm200 mm7,5kw3500*1550*2100
100T/32003200 mm2600 mm400 mm200 mm7,5kw3500*1580*2400
160T/32003200 mm2600 mm400 mm200 mm11kw3500*1650*2500
200T/32003200 mm260 mm400 mm200 mm11kw3500*1680*2550

Standardizarea serviciului „212”

1. raspuns in 2 ore
2. asigura solutia in 1 zi
3. rezolva reclamatia in 2 zile

Serviciu de instalare

Serviciile de instalare sunt disponibile cu toate mașinile. Trimităm un tehnician la fabrica clientului pentru instalarea și operarea prealabilă a mașinilor. (Clienții trebuie să plătească doar biletul de avion și hotelul)

Mașină de îndoit tablă metalică de 63 de tone Frână hidraulică Cnc pentru prelucrarea metalelor

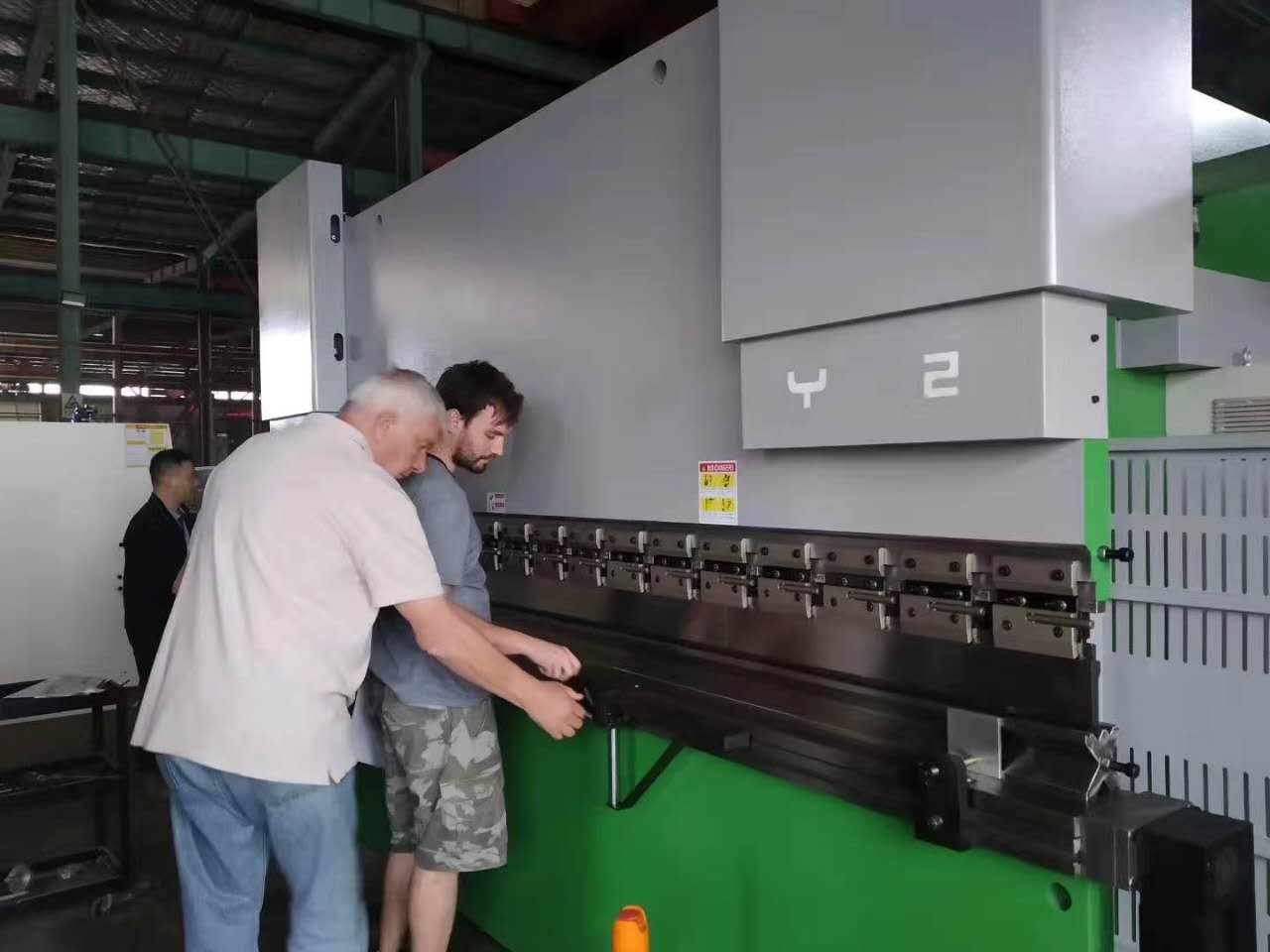

Serviciul de instruire

Tehnicianul nostru este disponibil la fabrica dumneavoastră și vă oferă instruire despre cum să folosiți mașinile noastre. De asemenea, puteți trimite tehnicianul dumneavoastră la compania noastră pentru a afla cum să operați mașinile.

Detalii

  • Cursa cursorului (mm): 150 mm
  • Nivel automat: complet automat
  • Adâncimea gâtului (mm): 350 mm
  • Tip mașină: Sincronizat
  • Lungimea mesei de lucru (mm): 2500 mm
  • Lățimea mesei de lucru (mm): 160 mm
  • Dimensiune: 3100*1450*2050
  • Stare: Nou
  • Material/Metal prelucrat: alama/cupru, otel inoxidabil, aliat, otel carbon, aluminiu
  • Automatizare: automată
  • Servicii suplimentare: Prelucrare
  • Anul: nou
  • Greutate (KG): 6800
  • Putere motor (kw): 7,5 kw
  • Puncte cheie de vânzare: Precizie ridicată
  • Garantie: 2 ani
  • Industrii aplicabile: magazine de materiale de construcții, ateliere de reparații de mașini, fabrici de producție, comerț cu amănuntul, lucrări de construcții, energie și minerit, companie de publicitate
  • Servicii post-vânzare oferite: Piese de schimb gratuite, Instalare pe teren, punere în funcțiune și instruire, Servicii de întreținere și reparare pe teren, Suport tehnic video, Suport online
  • Service după garanție: Suport tehnic video, Asistență online, Piese de schimb, Serviciu de întreținere și reparații pe teren
  • Presiune nominală (kN): 630 kN
  • Certificare: CE și ISO
  • Nume: Presa frana hidraulica
  • Material: Mental
  • Sistem de control: DA-66T Delem

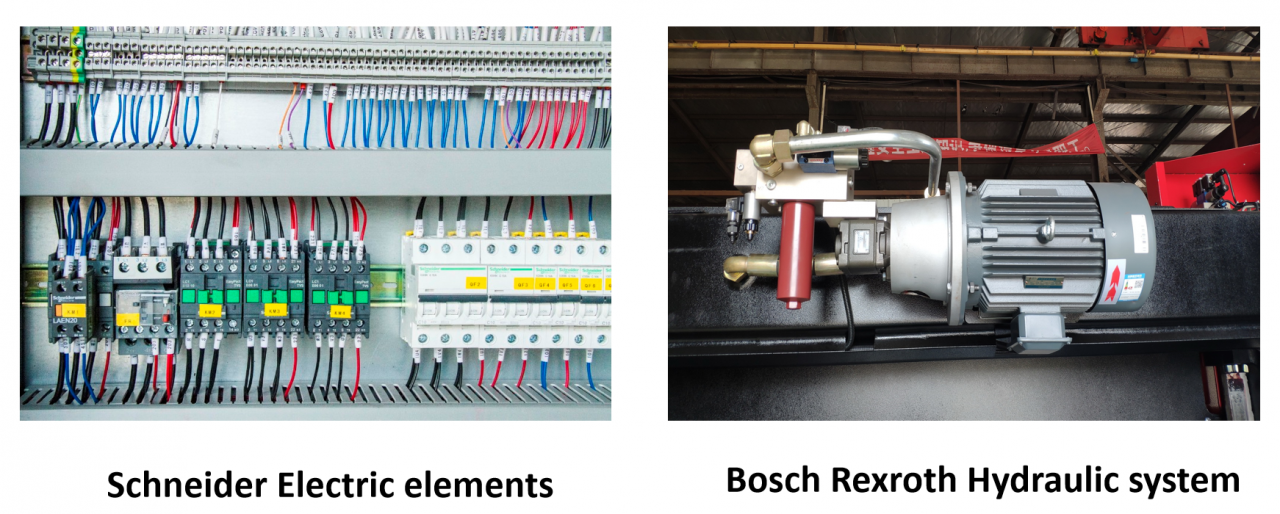

  • Sistem hidraulic: Bosch Rexroth Germania

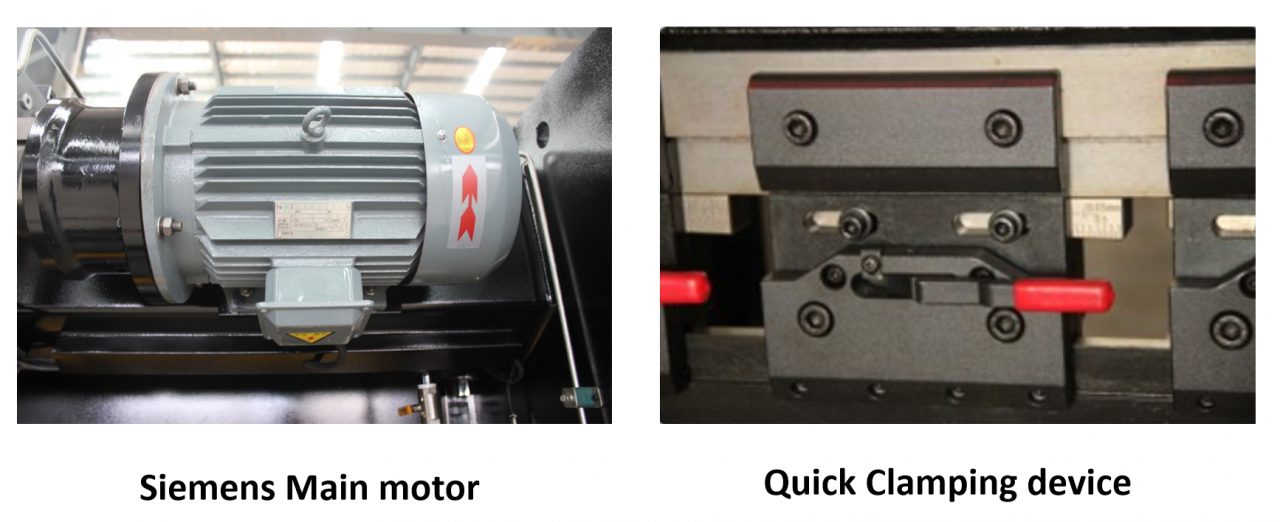

  • Motor principal: Siemens Germania
  • Șurub cu bile/Ghid căptușeală: HIWIN
  • Inel de etanșare: NOK
  • Componente electrice: Schneider Electrical
  • Servomotor/ Servo drive: marca Japonia
  • Aplicație: mașină de îndoit hidraulic
