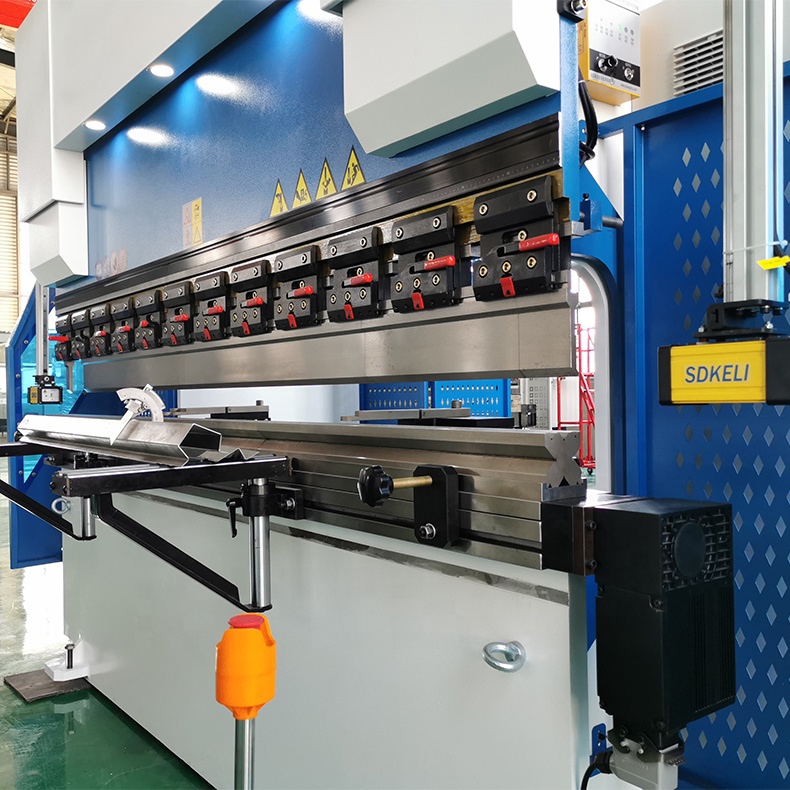

160t-4000 cu 4 axe Cnc mașină de îndoit hidraulic presa frana

Descrierea produselor

Press Brake este o nouă mașină de îndoit CNC lansată de RAYMAX în 2020 și este potrivită pentru producătorii cu cerințe de înaltă precizie și performanță a costurilor. Mașina de îndoit CNC cu 4 axe este cel mai popular model al nostru după volum și un adevărat cal de muncă, care este construit din piese de înaltă calitate și oferă o fiabilitate serioasă. Tehnologia de sincronizare Y1 și Y2 asigură viteze mari de apropiere, îndoire și întoarcere. Capacitatea lungimii de îndoire și intervalul de presiune pot fi personalizate pentru a satisface diferite cerințe de producție.

Performanță stabilă și durabilă a corpului mașinii

1, Cadrul mașinii de sudare integrată.

2, Cadrul mașinii format de centrul de prelucrare tridimensional CNC într-un singur proces, care asigură paralelismul și verticalitatea fiecărei suprafețe de montare.

3, Laminare la stres intern prin temperare Shot blast pentru a îndepărta rugina și tratamentul anti-rugină.

4, explozie pentru a îndepărta rugina și tratamentul anti-rugină.

Design științific

1, Mișcarea sincronă a axelor Y1 și Y2, fiecare controlată de un cilindru independent.

2, Posibilitatea de a adăuga opțiuni și upgrade-uri la configurație, în etapa ulterioară.

Prietenos cu mediul

Zgomot redus în timpul așteptării și în jos rapid (sub 25 decibeli), apăsare și retur, deoarece presiunea din sistemul hidraulic este controlul în buclă închisă a servomotorului principal. Consum de energie mai mic decât mașina generală cu 60% prin utilizarea servomotorului.

Parametri tehnici

Pentru mai multe modele de mașini vă rugăm să ne contactați, vă vom răspunde în cel mai scurt timp!
Model	Distanța de poli (mm)	Adâncimea gâtului (mm)	Cursa cursorului (mm)	Inaltime maxima (mm)	Putere (kw)	Greutate (kg)	Dimensiunea (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

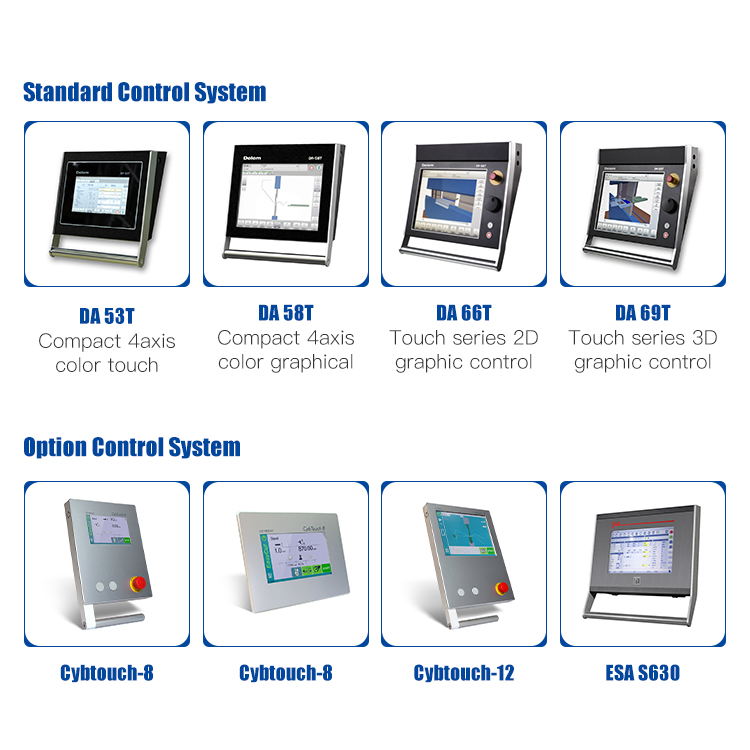

Sistem de control

Mașina de îndoit CNC Amuda poate fi echipată cu diverse sisteme de control. Sistemul nostru de backgauge de înaltă eficiență oferă clienților noștri diferite soluții de automatizare.

Afișajul mașinii

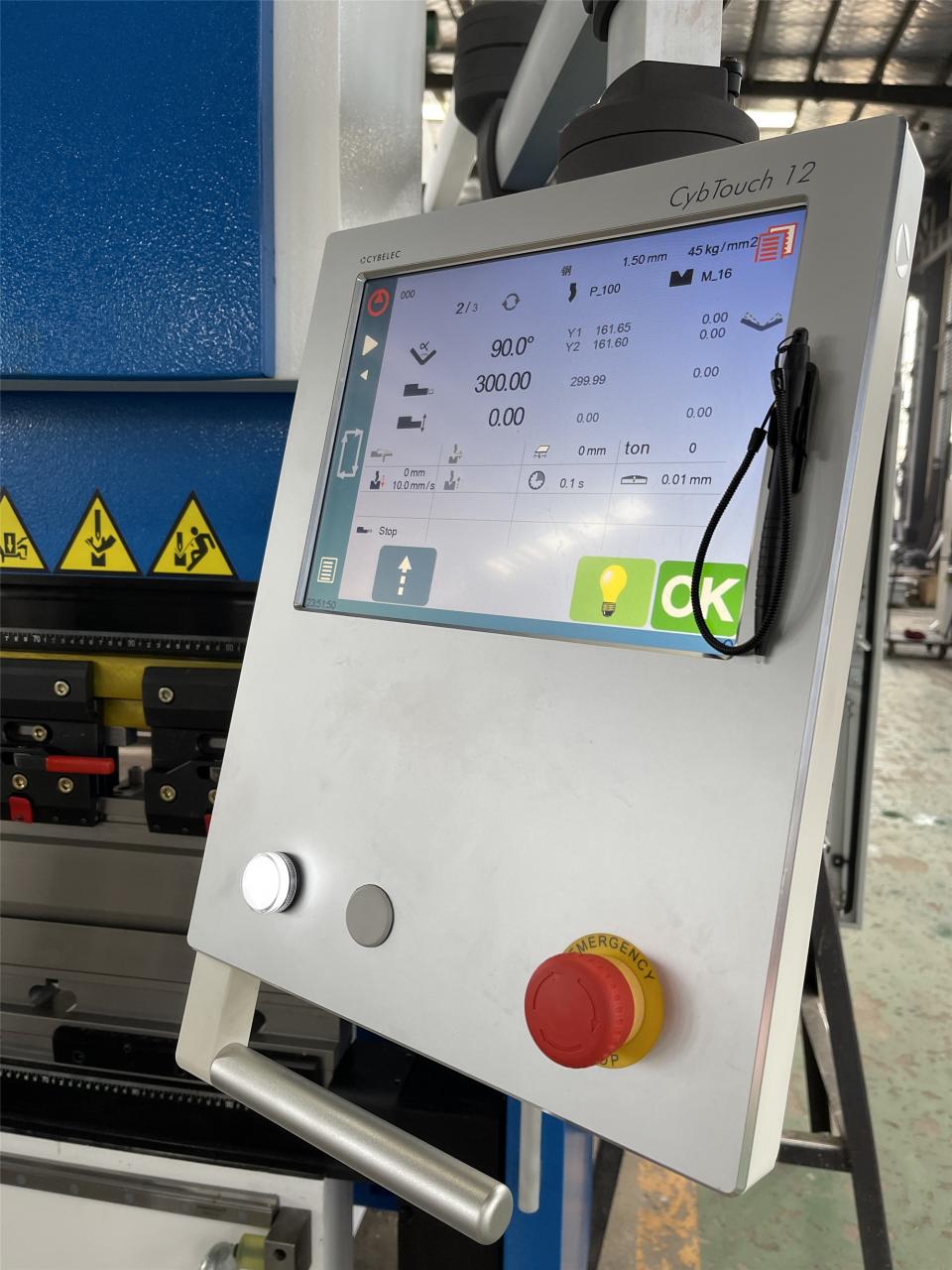

Sistemul de control Cybtouch-12

1. Controlează 4 axe.

2. Secvențierea automată a îndoirii (opțional).

3. Calculul toleranței de îndoire.

4. Calcul presiune - încoronare.

5. Scule modulare pentru fiecare parte sau îndoire.

6. Corectarea unghiului și ecartamentului din spate.

7. Tele-întreținere prin conexiune wireless cu PC sau notebook.

8. Port USB pentru stick de memorie pentru transfer/backup de date.

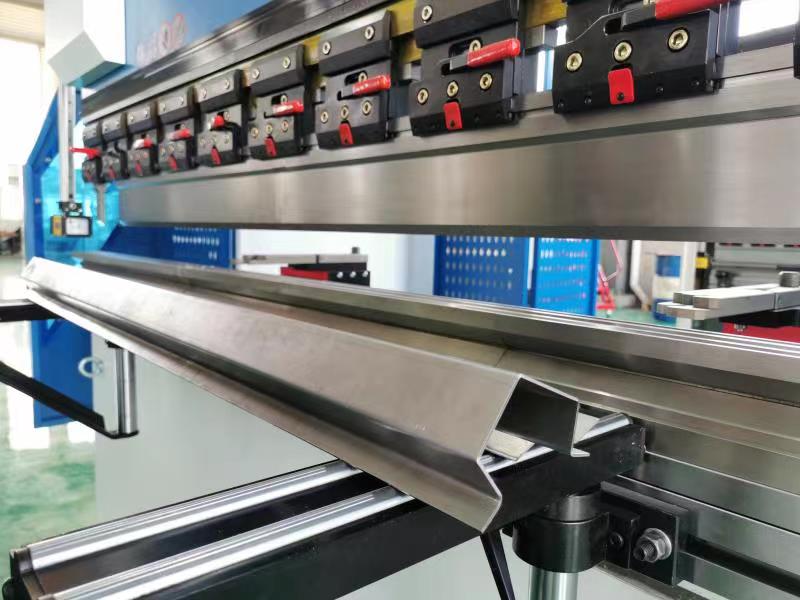

Masa de lucru eficienta

1, puteți utiliza întreaga lungime de îndoire, deoarece nu există contururi de interferență.

2, matriță personalizată CNC

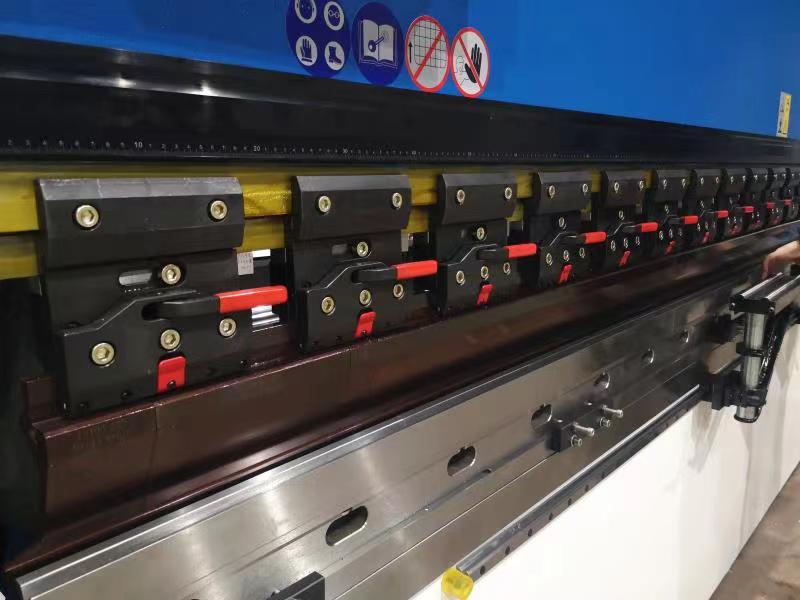

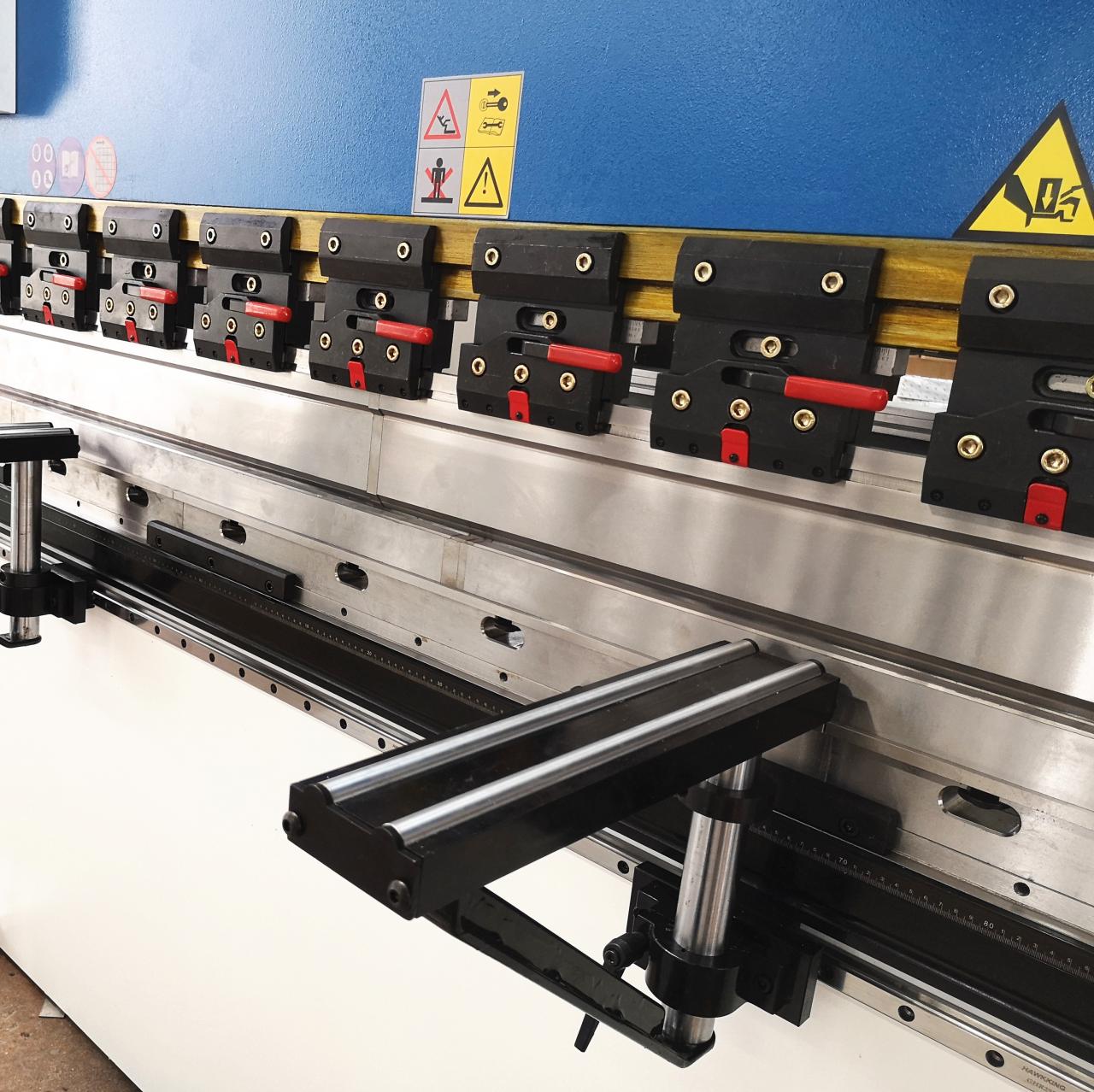

3, Clipă rapidă: sculele se schimbă rapid datorită configurației verticale, pentru a reduce timpii de configurare.

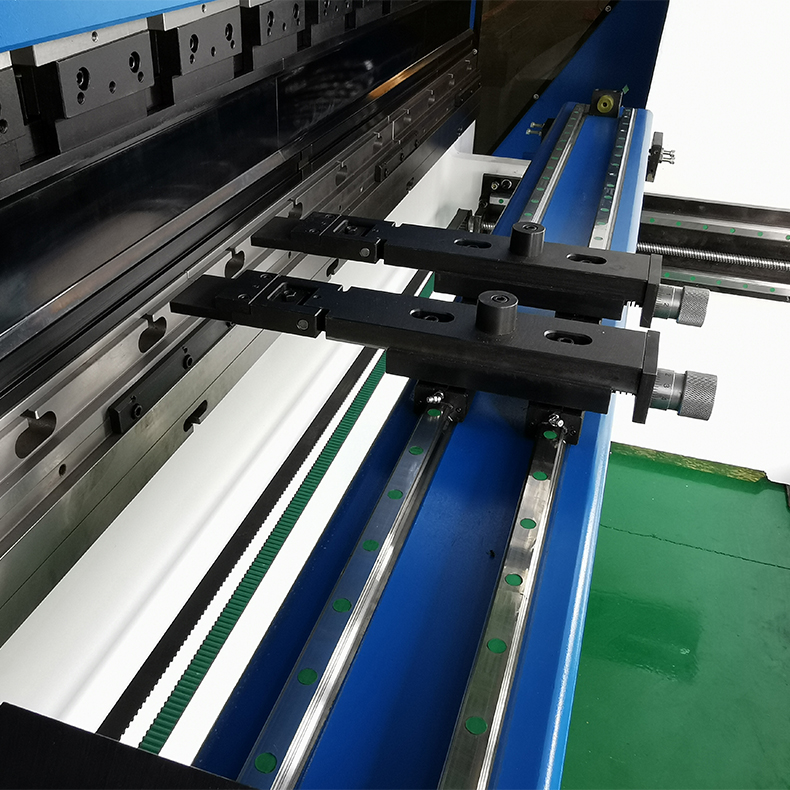

4, Brațe de susținere: consolele de sprijin ergonomice și iluminarea cu LED-uri a zonei de lucru servesc pentru a vă maximiza ușurința de operare.

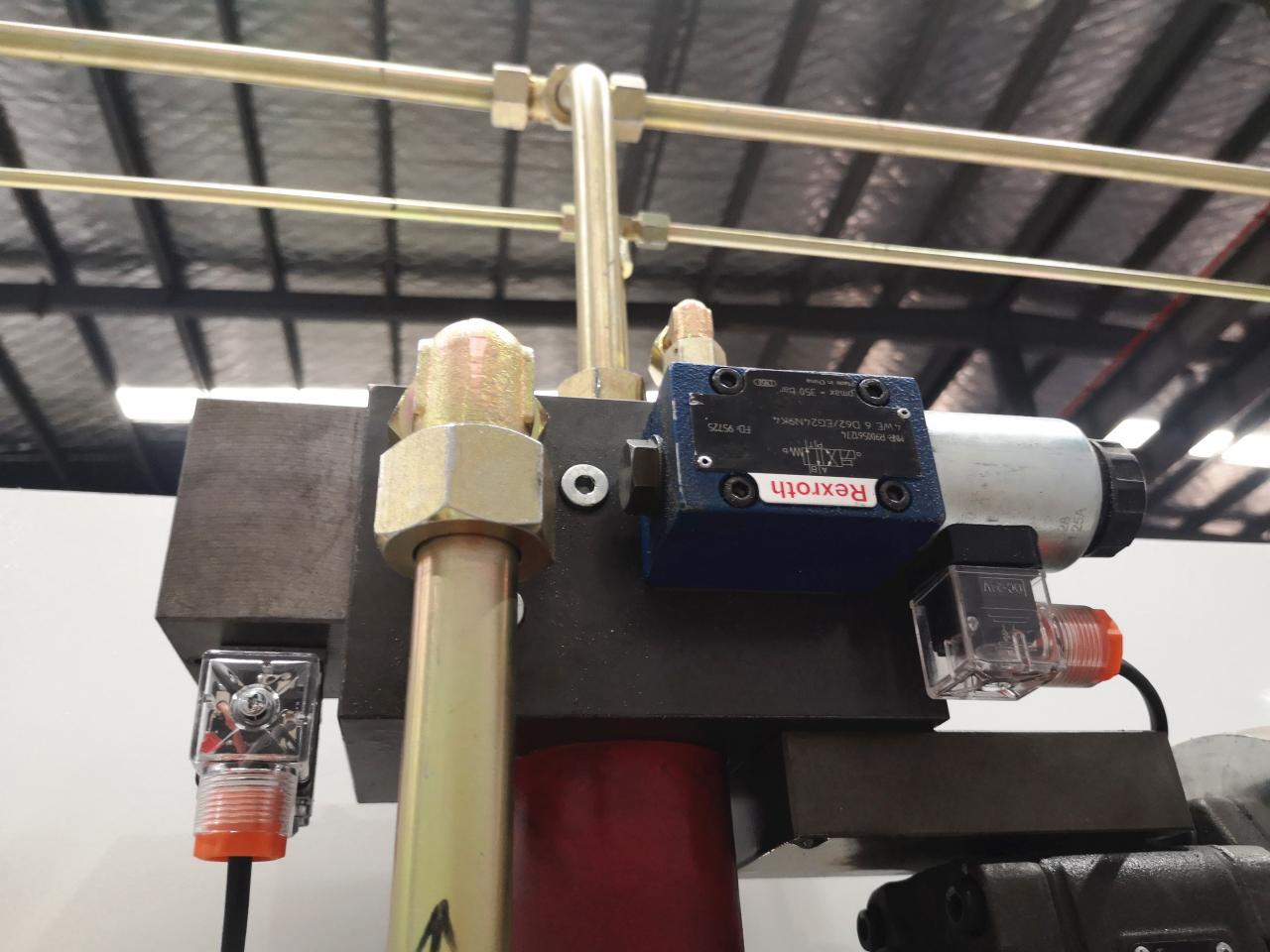

5. Supapă hidraulică (Rexroth din Germania)

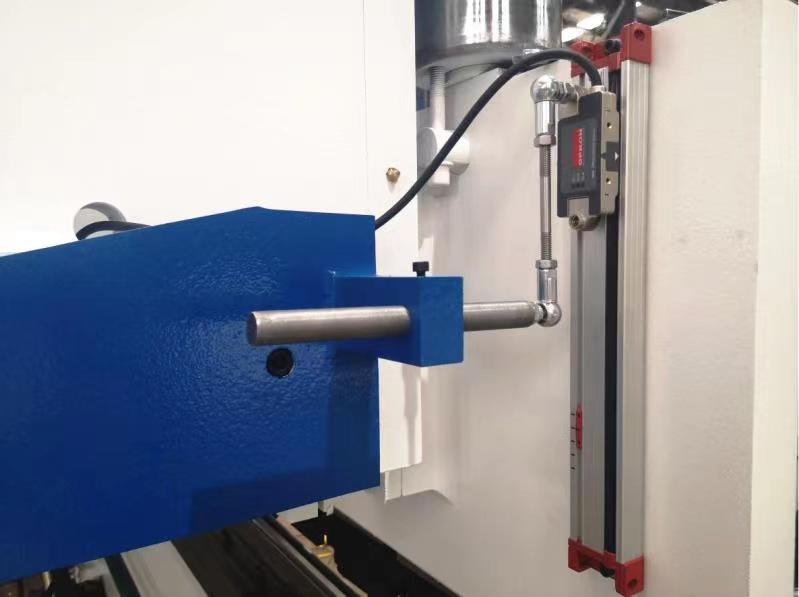

6, riglă de grătar GIVI (din Italia): cursă de poziționare precisă a cursei

7, Sistem automat de încoronare: pentru a oferi un unghi de îndoire mai precis

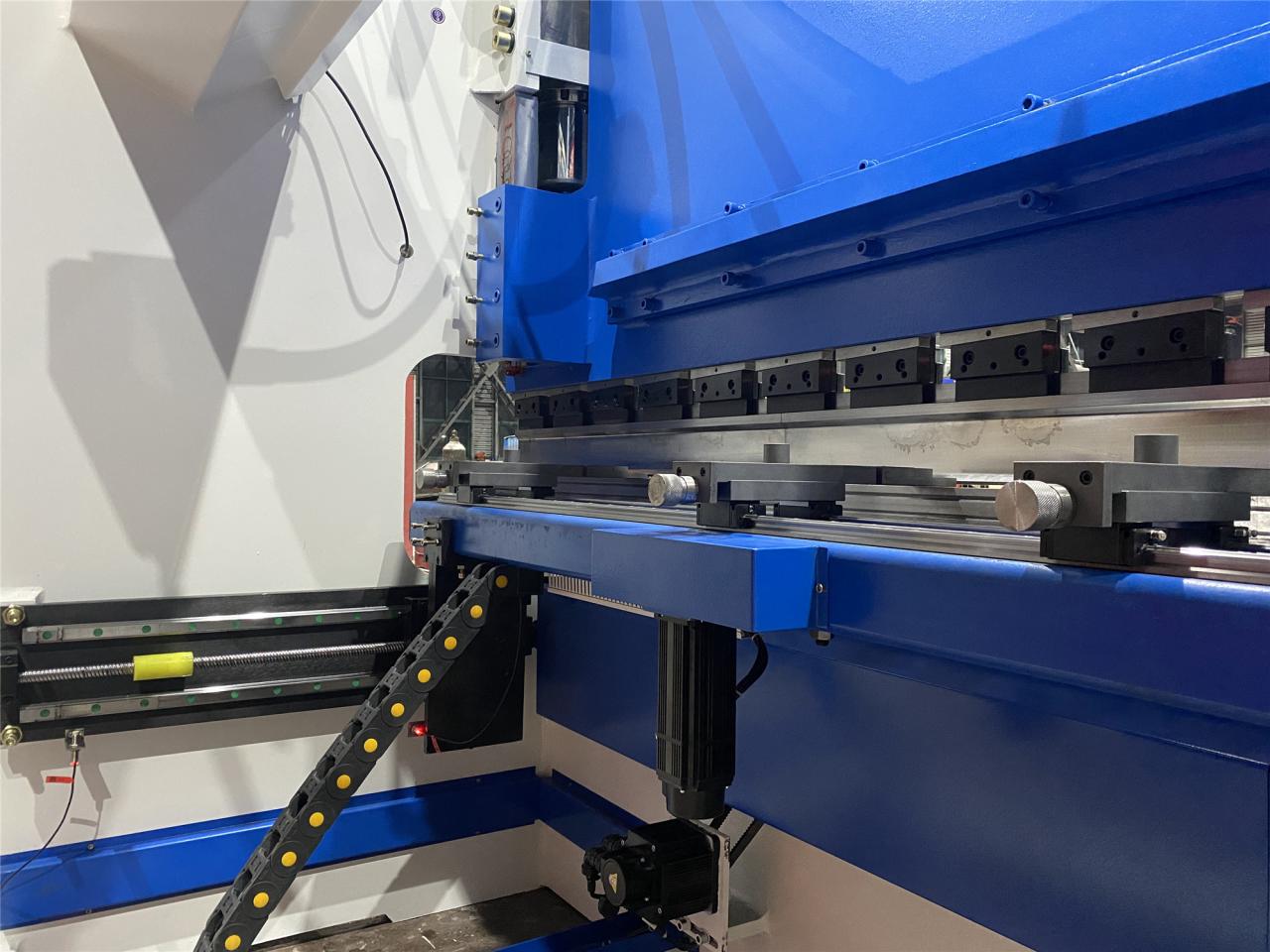

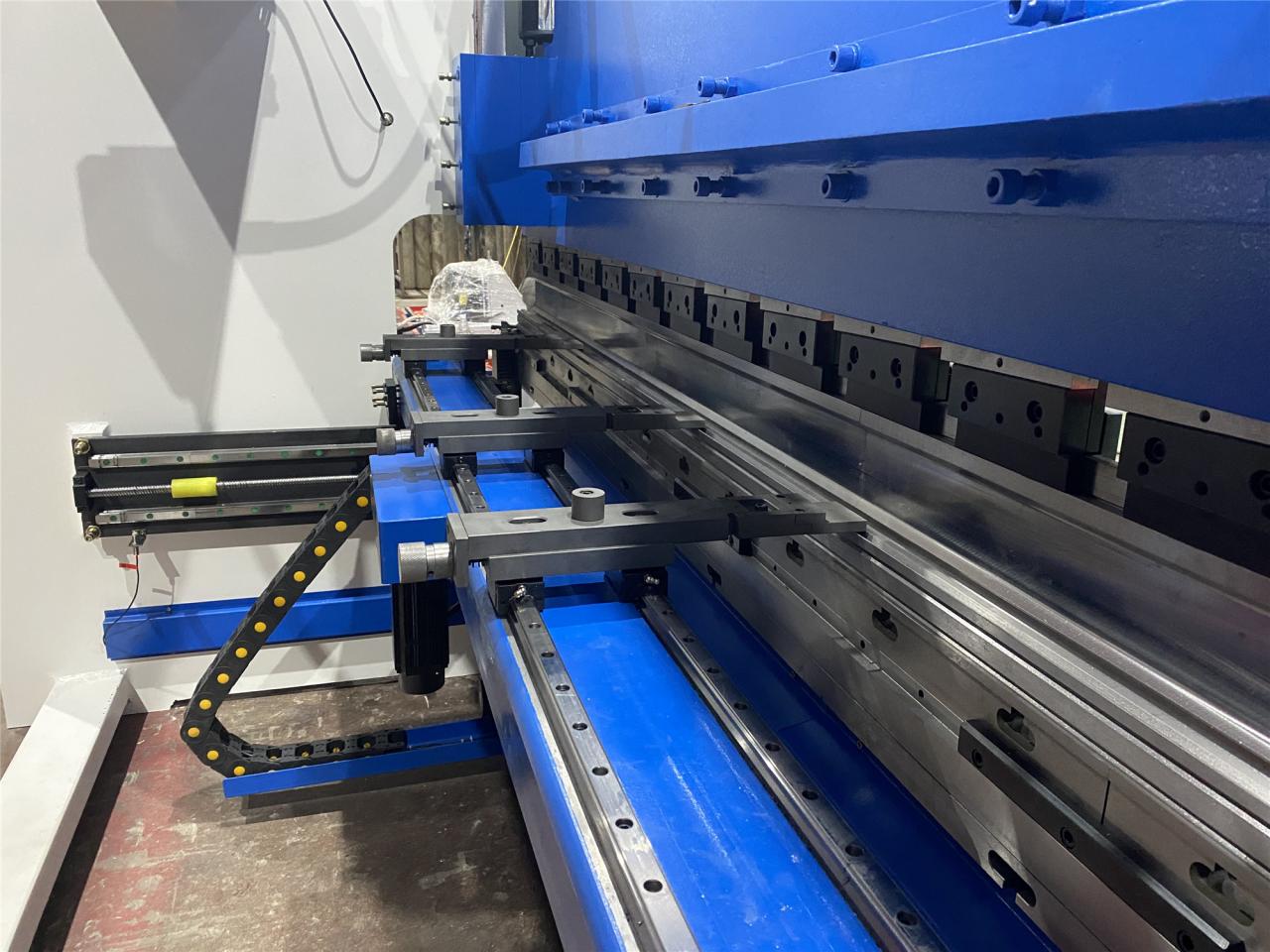

8, siguranța pentru laser. Ecartament spate foarte eficient și puternic

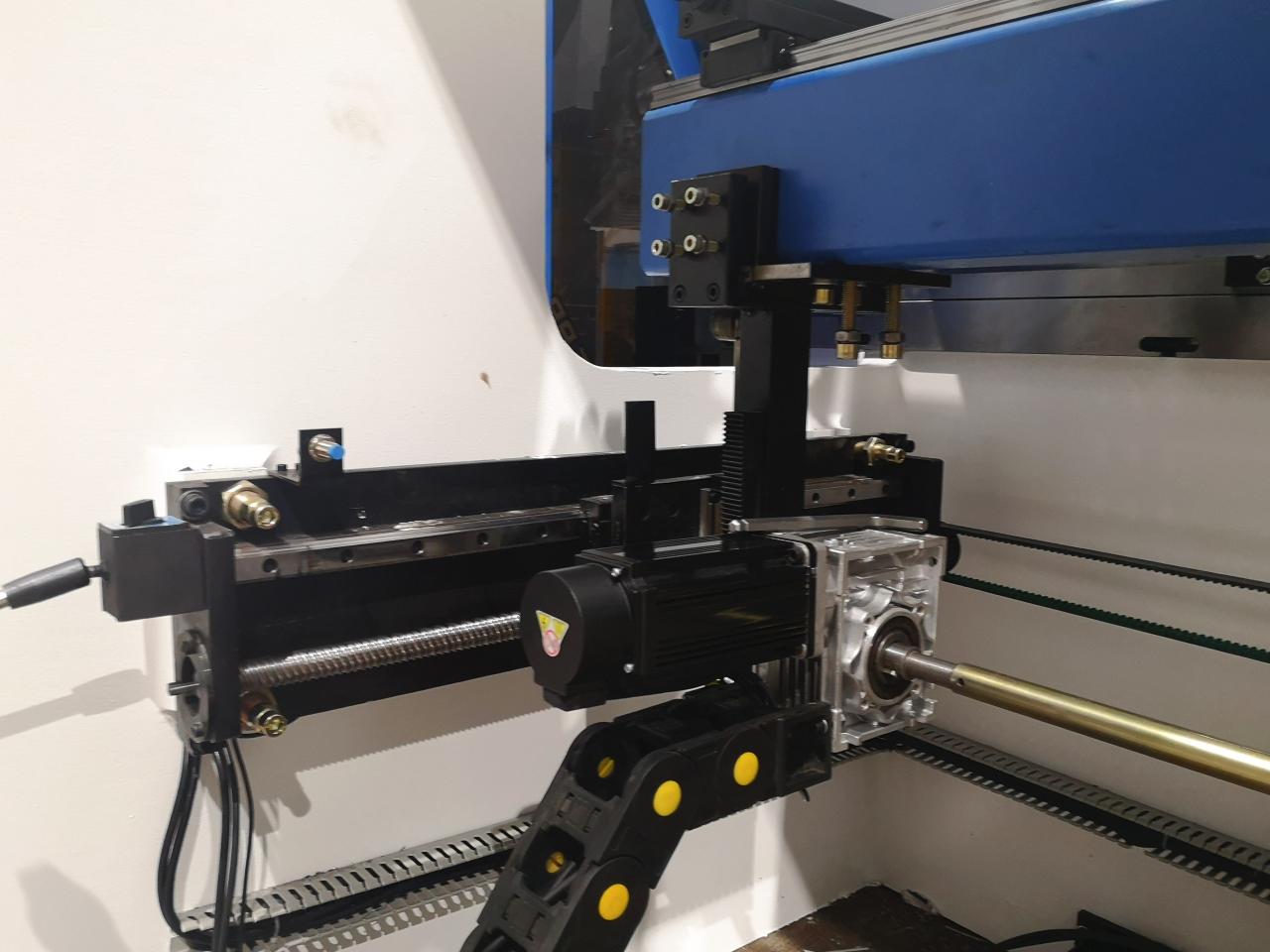

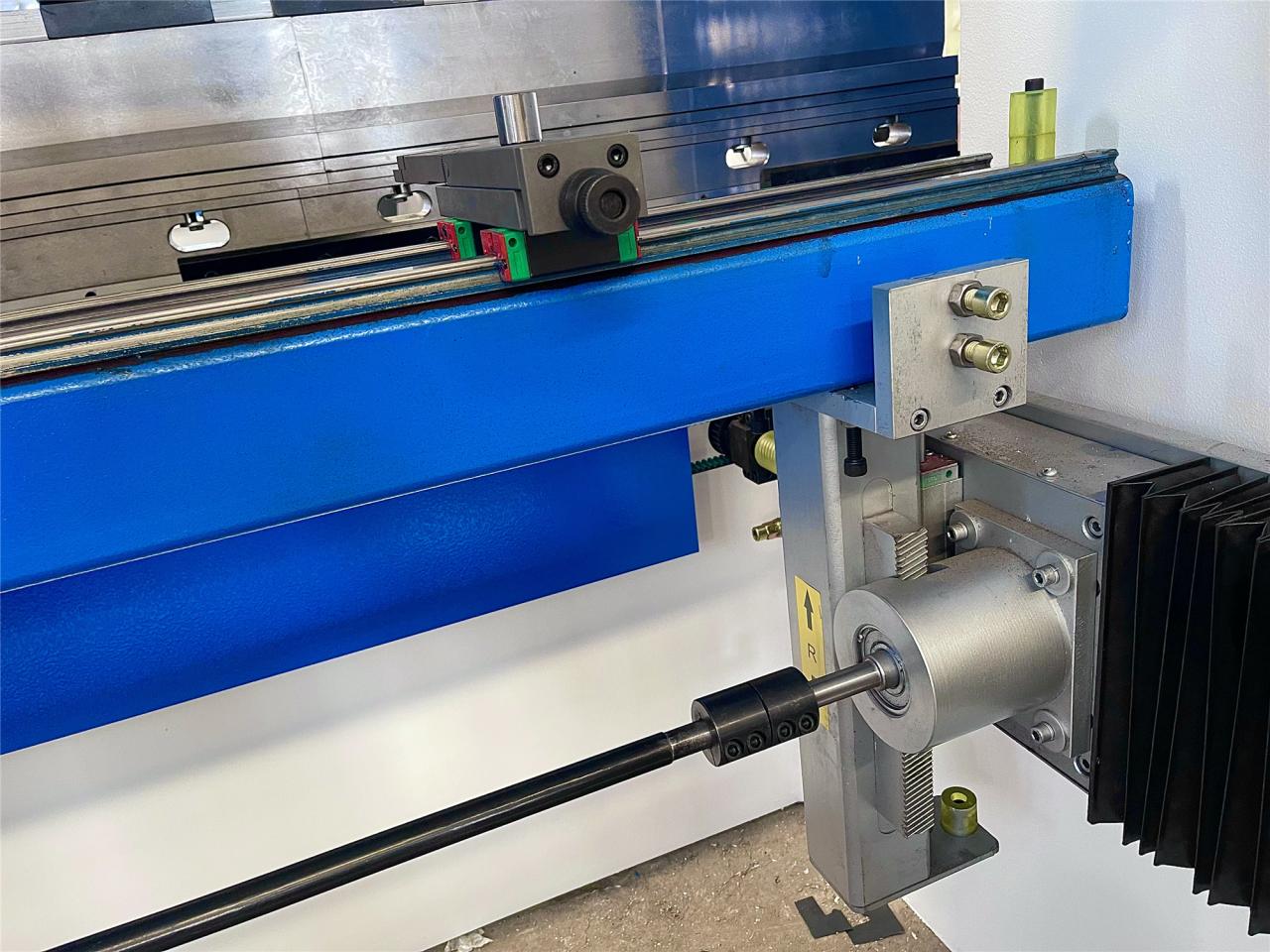

1, Servo motor drive back gauge: sistem servo drive back gauge pentru a crește viteza. și economisirea de energie.

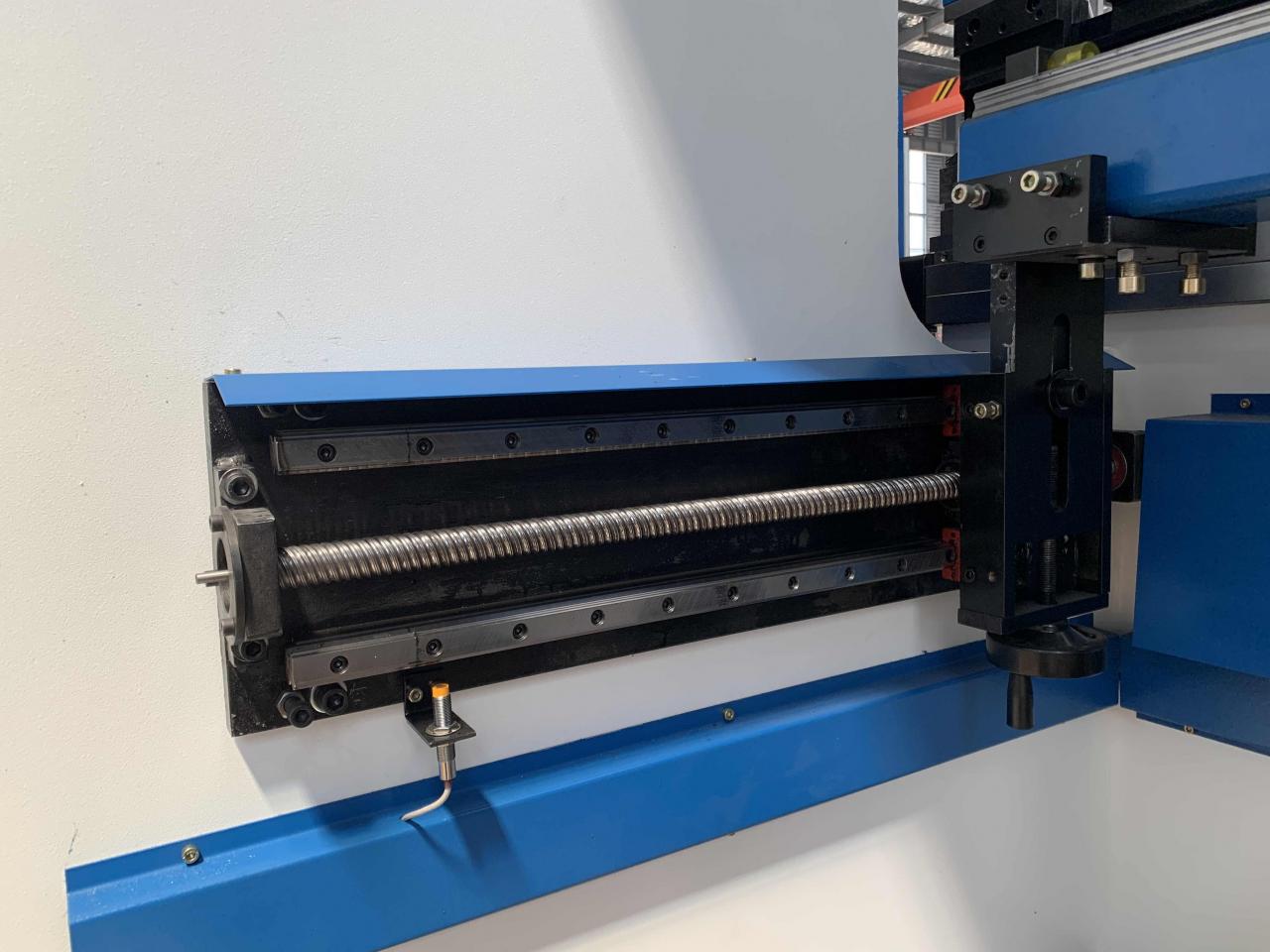

2, Șurubul cu bile și ghidajul liniar Calibrele din spate dinamice și axa de mare viteză datorită șurubului cu bile și ghidajului liniar.

3, Ghiduri liniare duble și fascicul de sprijin integrat pentru a îmbunătăți acuratețea mișcării degetelor.

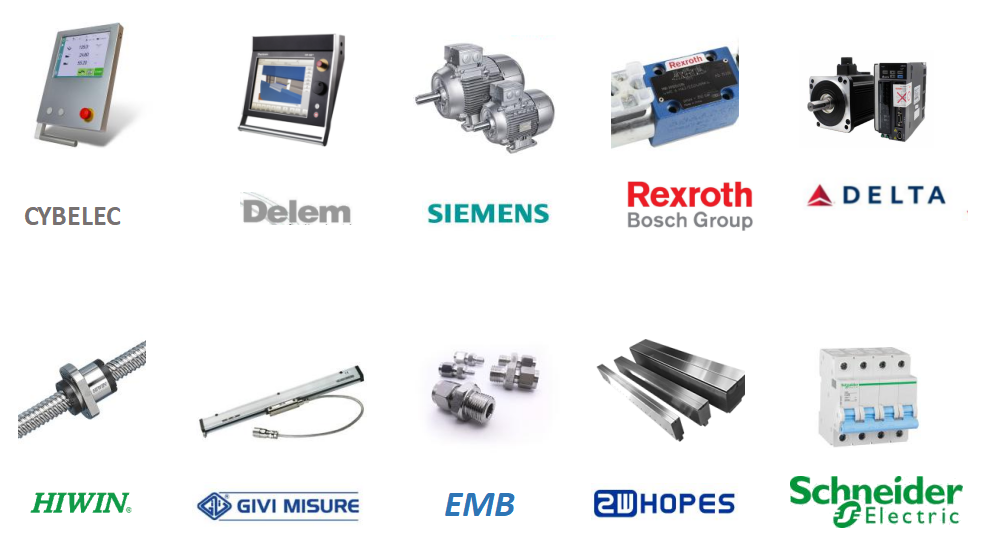

Susține mărci internaționale

Configurație principală

Motorul principal	Siemens, Germania
Electrice	Schneider, Franța
Supapa hidraulica	Rexroth, Germania
Pompă de ulei	Sunny, SUA
Inel de etanșare	EMB, Germania
Controlor	DELEM DA66T
Comutator cu picior	Sanyuan Hong Kong
Cilindru	Jining Taifeng, Shandong
Șurubul cu bile și ghidajul liniar	HIWIN, Taiwan
Servo driver	DELTA, Taiwan
Riglă de grătar	GIVI, Italia

Siguranță și fiabilitate

Toate componentele sunt certificate în conformitate cu standardele europene, în principal din Germania, SUA, Olanda, Italia și Elveția. Toate piesele structurale sunt calculate prin metoda elementelor finite și se utilizează numai oțel de înaltă calitate S275 și S355 JR și anume J2 ( N).

Protecția bancului de lucru

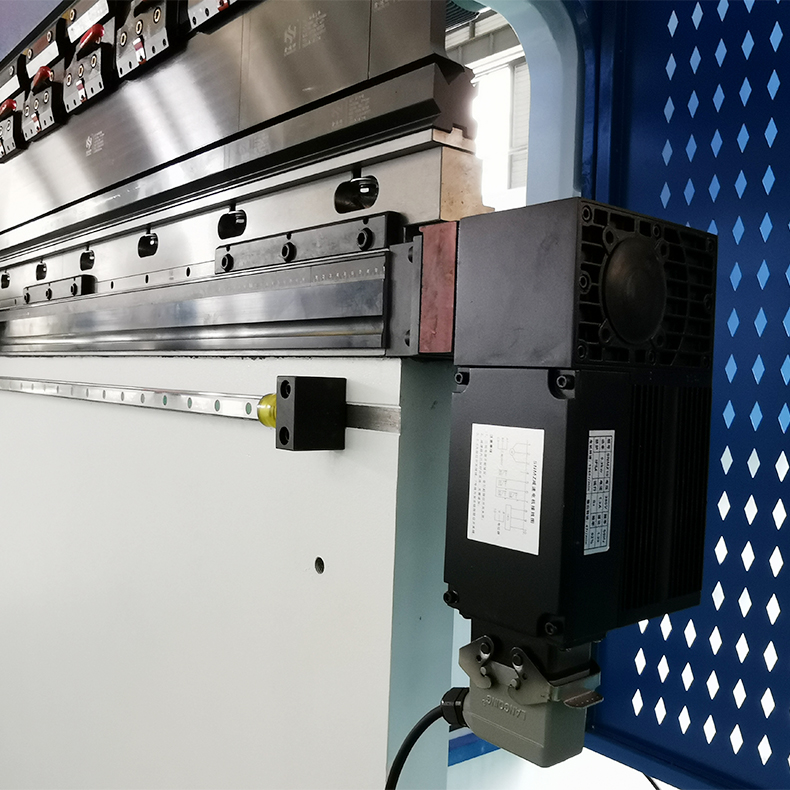

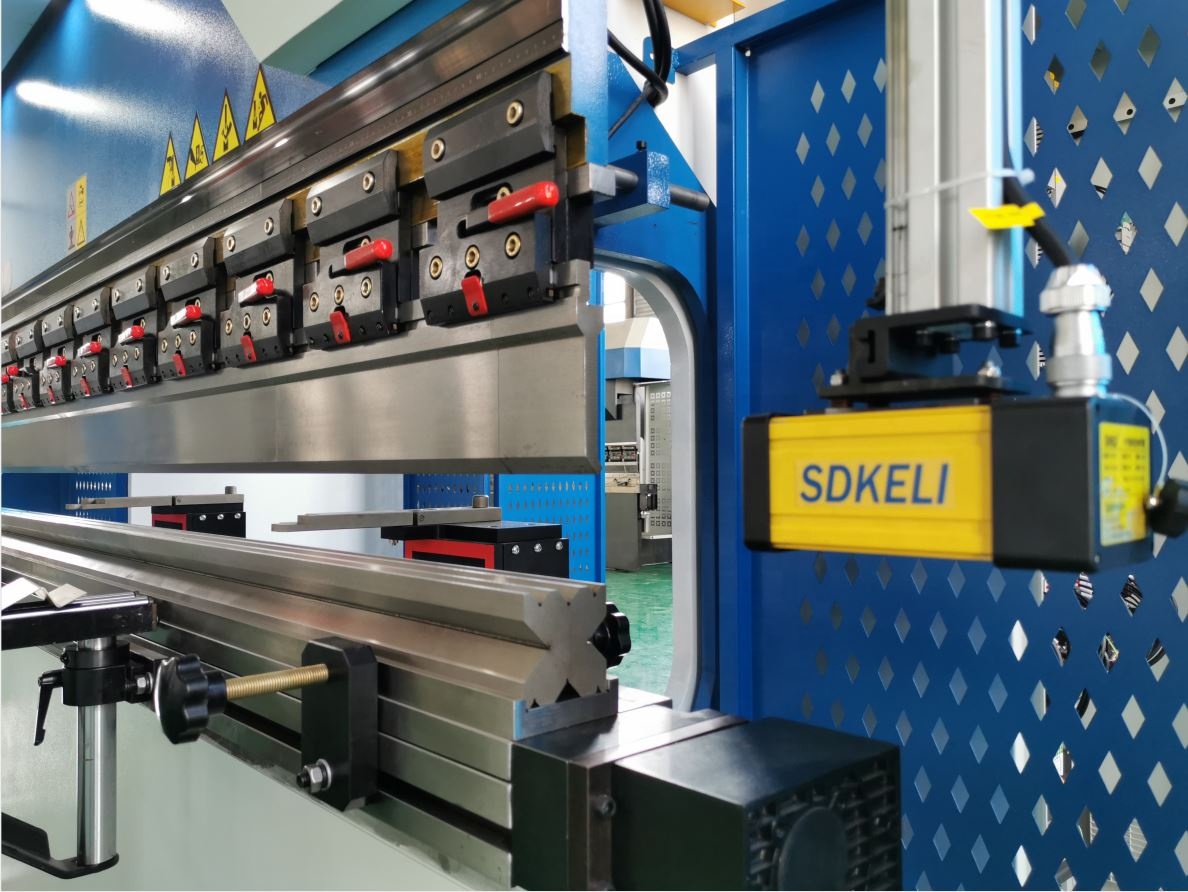

Protecție cu laser: Lama se oprește atunci când un obstacol este detectat de laser.

Spate mecanic

Protecție cu perdele luminoase sau protecție punctuală sau gard de siguranță, pentru a avertiza oamenii zonele de lucru periculoase.

Laturile mesei de lucru

Gard de siguranță pentru a preveni intrarea neatentă a oamenilor.

Detalii

• Cursa cursorului (mm): 160 mm
• Nivel automat: complet automat
• Adâncimea gâtului (mm): 320 mm
• Tip mașină: Sincronizat
• Lungimea mesei de lucru (mm): 4000
• Lățimea mesei de lucru (mm): 140 mm
• Dimensiune: 4000 x1700 x2800mm
• Stare: Nou
• Locul de origine: Anhui, China
• Material/Metal prelucrat: alama/cupru, otel inoxidabil, aliat, otel carbon, aluminiu
• Automatizare: automată
• Servicii suplimentare: Prelucrare
• Anul: 2022
• Greutate (KG): 11000
• Putere motor (kw): 11 kw
• Puncte cheie de vânzare: preț competitiv
• Garantie: 2 ani
• Industrii aplicabile: hoteluri, magazine de confecții, magazine de materiale de construcții, ateliere de reparații de mașini, fabrici de producție, fabrici de produse alimentare și băuturi, ferme, restaurant, uz casnic, comerț cu amănuntul, magazin alimentar, tipografii, lucrări de construcții, energie și minerit, magazine alimentare și băuturi , Companie de publicitate
• Locație showroom: Canada, Rusia
• Tip de marketing: produs nou 2022
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 2 ani
• Componente de bază: rulment, motor, pompă, angrenaj, PLC, recipient sub presiune, motor
• Sistem de control: DELEM CT8
• Model: 160T-4000
• Componente electrice: Schneider din Franța
• Culoare: Personalizat
• Utilizare: Îndoirea tablei metalice
• Axe de control: 4 1
• Certificare: CE ISO SONCAP
• Motor principal: Siemens din Germania
• Timp de livrare: 30 de zile
• Servicii post-vânzare oferite: piese de schimb gratuite, instalare pe teren, punere în funcțiune și instruire
