15t 40t 80t 100t Presă hidraulică mașină de îndoit CNC

Apăsați frână/mașină de îndoit

Mașină de îndoit cnc cu presă hidraulică cu ecartament posterior de precizie, servomotor, protecție de siguranță, clemă rapidă, șurub cu bile și ghidaj liniar. Toate din Germania, SUA, Olanda, Italia Piese de marcă. Grosimea și lungimea îndoirii pot fi fabricate personalizat.

Grafică decupabilă

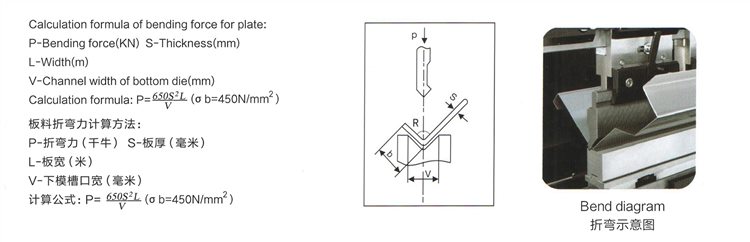

Diagrama de forță pentru presă frână

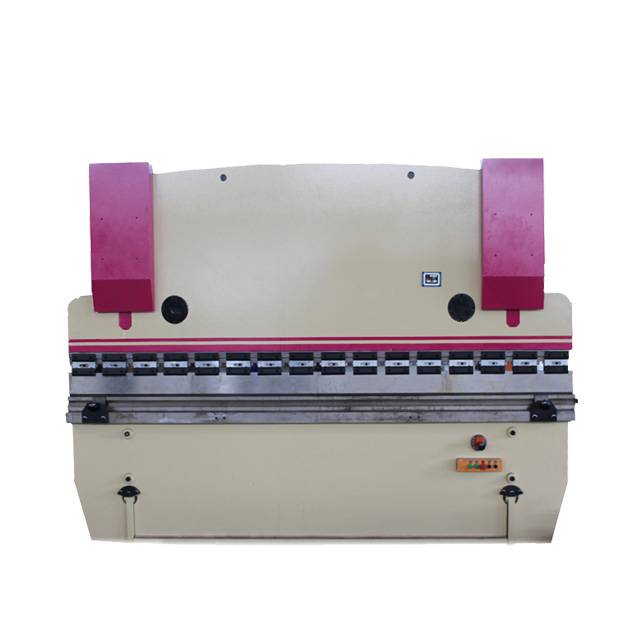

Presă frană WC67Y/K

Presă frană WC67Y/K

●Control servomotoare

● Stocați până la 100 de programe

●Până la 25 de curbe pe program

●Biblioteca de instrumente și programul de instrumente

●Program de unghi de îndoire automată

● Viteză mai mare de ram și backgahge

● Precizie mai mare la îndoire și poziționare

WC 67Y/K Caracteristici

Întreaga structură a mașinii sudate atinge o rigiditate ridicată; mașina este proiectată de software-ul ANSYS care poate asigura fiabilitatea și precizia presei de frână.

Motoarele pentru backgauge sunt controlate de invertor, care poate obține o precizie ridicată de poziționare a backgauge și a ram prin schimbarea frecvenței și tensiunii motorului.

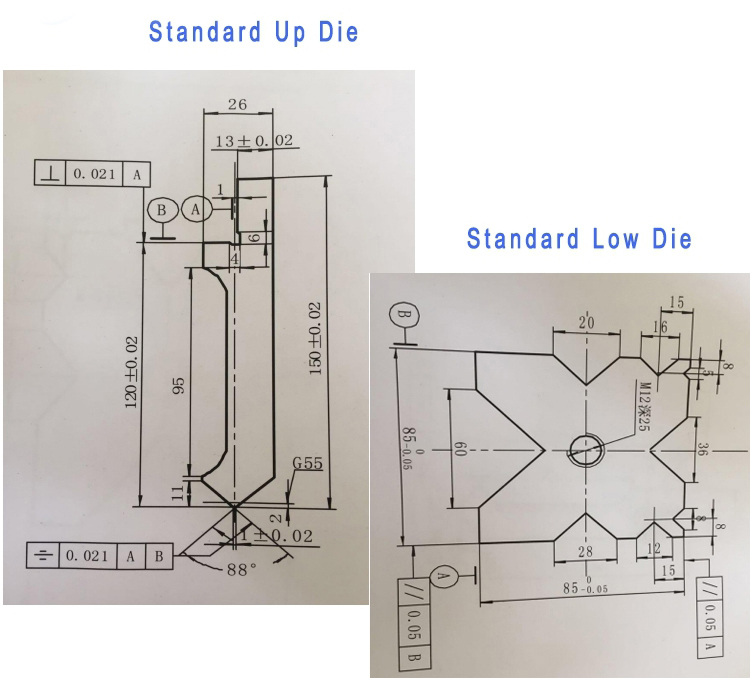

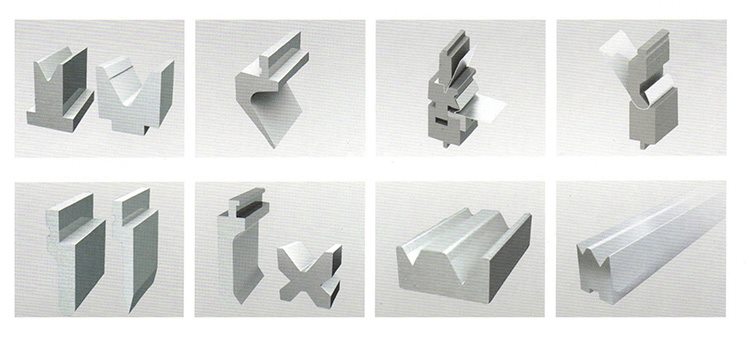

Poanson și matrițe diferite sunt opționale în funcție de cerințele clientului, cum ar fi matriță Multi-V, matriță cu rază, matriță cu gât de găină, etc. Un set complet de poanson și matriță standard va fi inclus gratuit.

Axa X (Backgahge) și axa Y (cursa ram sau cursa cilindrului) pot fi programate de controlerul de sistem E21, care poate stoca până la 40 de grupuri de programe. Apărătoarea metalică laterală și spate îndeplinește standardele europene de siguranță.

Supraîncărcarea hidraulică poate fi protejată de supapa de preaplin, Presiunea sistemului poate fi reglată cu ușurință prin comutatorul de presiune.

Comutatorul cu picior cu buton de urgență poate opri mașina imediat când are loc un accident.

Tip	Presiune nominală	Lungimea mesei de lucru	Spațierea coloanelor	Adâncimea gâtului	Cursa de diapozitiv	Deschis maxim	Puterea motorului	Dimensiuni
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

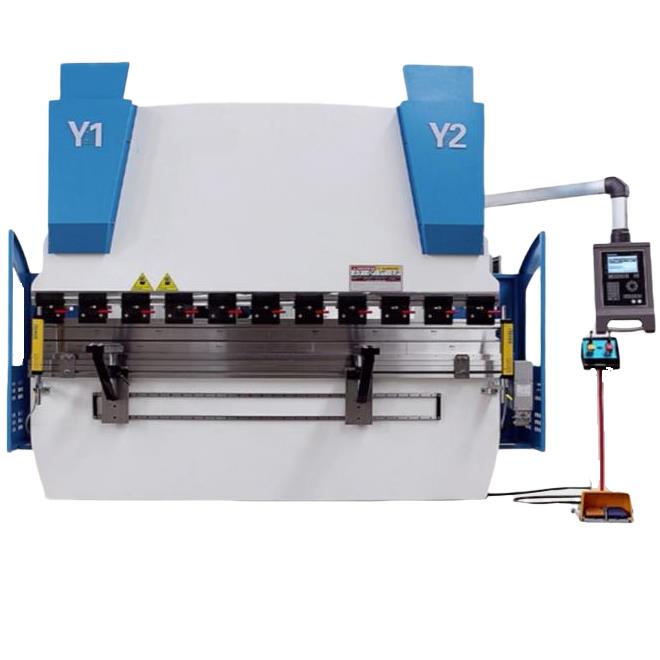

Mașină de îndoit CNC Servopresse electro-hidraulice seria WE67K

Mașina de îndoit CNC Servopressă electro-hidraulic seria WE67K adoptă o structură integrală de sudare și procesare integrală.

Principalele componente ale corpului sunt analizate cu software-ul de analiză cu elemente finite ANSYS, care asigură fiabilitatea și
precizia generală a mașinii-unelte.

Cilindrul principal de ulei de pe ambele părți trece prin modul de control al cursei de îndoire tradițională de tip deflector mecanic
mașină și adoptă modul de control în buclă închisă constând din servovalva electro-hidraulică importată din Germania și rigla de rețea importată din Germania.

Caracteristici WE67YK

●Configurație avansată, presă frană hidraulică CNC de înaltă precizie și de înaltă eficiență

● Structura de sudare holistica

●Sistem servo electro-hidraulic, circuitul închis controlează sincronizarea glisorului

●Mecanism dublu încoronare

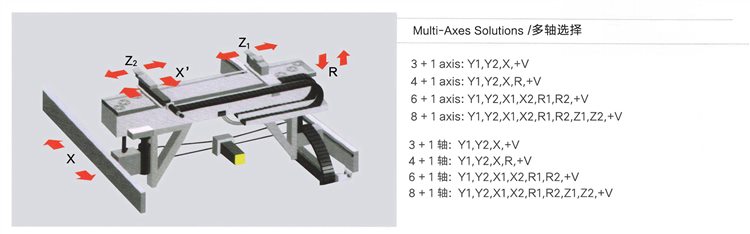

●Configurație standard cu 3 axe:
Y1 (în sus-în jos a cilindrului stâng)
Y2 (în sus-în jos a cilindrului drept)
X (înainte-înapoi a ghionului din spate)
V (încoronare hidraulică)

●Backgauge System Opțional:
Backgauge 4 axe (X. R, Z1. Z2)
Backgauge 5 axe (XR Z1. Z2,X')
Backgauge 6 axe (X1. X2. R1. R2, Z1. Z2)

Tip	Presiune nominală	Lungimea mesei de lucru	Spațierea coloanelor	Adâncimea gâtului	Cursa de diapozitiv	Deschis maxim	Puterea motorului	Dimensiuni
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

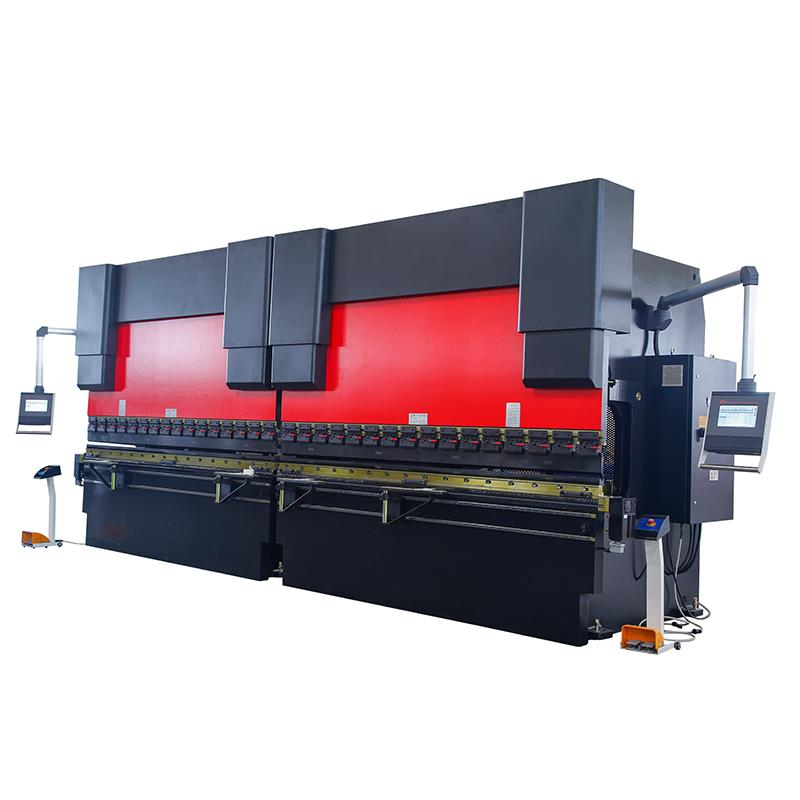

Apăsare dublă frână

Au fost selectate două sisteme mainframe (WC67Y/WE67K) pentru a configura echipamentul sincron de legătură cu două mașini.

Mașina de îndoit combinată cu două mașini poate prelucra piesa de prelucrat foarte lungă, potrivită în special pentru construcția orașului, stâlp de lumină de autostradă, stâlp electric și așa mai departe.

Cele două tipuri de mașini-unelte pot fi utilizate și separat pentru a îmbunătăți eficiența producției și sunt echipate cu o deformare
mecanism de compensare.

Mecanismul sincron adoptă servo lichid mecanic și bloc mecanic. ●Această mașină a fost combinată cu două seturi de presă frână de 400 de tone.

Controlul tandem realizează un lucru sincron. O singură mașină a fost combinată cu o masă de lucru, o placă de perete din dreapta și din stânga.

Datorită transportului, adoptăm structură asamblată. Raftul are o rigiditate puternică, doi cilindri au fost instalați pe placa de perete din dreapta și din stânga, sistemul hidraulic a fost sub acțiunea sistemului electric, berbecul de antrenare funcționează în jos. Pe berbec, există matrițe superioare, când matrițele superioare și matrițele inferioare sunt atinse, sistemul va crește presiunea și va forma piesele de prelucrat.

Cu diferite matrițe și sub diferite tipuri de îndoire, poate obține diferite forme de piese de prelucrat. Calitatea este stabilă și
de încredere.

Tip	Presiune nominală	Lungimea mesei de lucru	Spațierea coloanelor	Adâncimea gâtului	Cursa de diapozitiv	Deschis maxim
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Compania dvs. acceptă oferta personalizată, avem nevoie specială.

RAYMAX este o companie care se concentrează pe cercetarea și fabricarea de mașini cnc modulare. Avem o experiență foarte bogată și o puternică capacitate de cercetare și dezvoltare a mașinilor-unelte. Suntem foarte dispuși să vă oferim echipamente personalizate extrem de eficiente, atâta timp cât aveți anumite nevoi.

2. Ce certificat primește mașina din compania dumneavoastră?

Am trecut de aprobarea sistemului de calitate ISO9001 și certificarea CE.

3. Aveți o listă de prețuri pentru configurația opțională?

Avem diverse configurații și atât de multe specificații diferite, așa că nu vă putem oferi lista de prețuri. Vă rugăm să contactați inginerul nostru de vânzări dacă sunteți interesat de o anumită configurație specifică.

4. Compania dvs. acceptă prețul CIF?

Prețul CIF include costul de transport al mașinii cnc, care trebuie să fie cotat în funcție de portul de destinație diferit și în diferite luni. Vă rugăm să ne contactați atunci când aveți o astfel de nevoie. Prețul CIF include și premium marine care este 2‰ din 1,1*sumă totală.

5. Dacă inginerul dvs. vine în țara noastră pentru a repara mașina și a face niște instruiri, cât va costa?

Costurile includ în principal costul biletelor de avion dus-întors, masa și cazarea, precum și taxa v isa. Costul personalului este
100 USD/zi/persoană, în mod normal, este un job de două persoane. Dar va depinde de un echipament mare sau de instalarea și depanarea întregii linii.

6. Care este garanția?

Garanția este de 12 luni care începe din ziua în care mașina a ajuns în portul importatorului.

7. Care sunt metodele tale de transport?

Pentru majoritatea țărilor, ne vom transporta mașina pe mare, la fel ca în țările din interior, putem folosi transportul pe calea ferată sau pe autostradă. Mașina cnc exportată este ambalată cu o cutie de lemn care poate fi fixată într-un HQ de 40.

8. Dacă mașina este în afara garanției, cum să percepeți costul accesoriilor?

Pentru mașina în afara garanției care are nevoie de piese de schimb, vom taxa conform cotației de piese. Dacă aveți întrebări, vă rugăm să ne trimiteți un e-mail pentru consultanță.

9. Ce aș face pentru defecțiunea mașinii?

Dacă mașina funcționează defectuos și utilizatorii nu pot rezolva, vă rugăm să ne trimiteți un e-mail pentru consultare. Departamentul nostru de service va răspunde în 24 de ore.

10. Cum se definește garanția mașinii? Când ai început să cronometrezi?

Identificăm garanția pe baza numărului de fabrică. Momentul de garanție este calculat începând cu punerea în funcțiune și acceptarea echipamentului. Dacă aveți întrebări, vă rugăm să ne trimiteți un e-mail pentru consultanță.

11. Cât durează perioada de garanție a mașinii-unelte?

Ne angajamentul față de mașinile clientului are o garanție de un an. Pentru achizitionarea utilizatorului, inregistrat ca membru pe acest site, cu numarul de fabrica al masinii, va puteti bucura de garantie extinsa de 3 luni. Pentru detalii, vă rugăm să consultați serviciul de membru.

12. Are MC manual de întreținere și manual de utilizare?

Fiecare mașină cnc care părăsește fabrica va fi împreună cu seria sau modelul aferent instrucțiunilor în limba engleză, inclusiv manualul de întreținere și manualul de operare. Documentațiile atașate pot include, de asemenea, instrucțiuni pentru controlerul cnc, instrucțiuni pentru piese pe care le-ați cumpărat (cum ar fi masa rotativă, răcitorul de ulei)

Detalii

• Cursa cursorului (mm): 320 mm
• Nivel automat: Semi-automat
• Adâncimea gâtului (mm): 450 mm
• Tip de mașină: bară de torsiune, mașină de bordat
• Lungimea mesei de lucru (mm): 4000
• Lățimea mesei de lucru (mm): 400 mm
• Dimensiune: 6060*3100*3800mm
• Stare: Nou
• Material/Metal prelucrat: Oțel inoxidabil
• Automatizare: automată
• Servicii suplimentare: tăiat la lungime
• Anul: 2021
• Greutate (KG): 1850
• Putere motor (kw): 37 kw
• Puncte cheie de vânzare: automat
• Garantie: 1 an
• Industrii aplicabile: magazine de materiale de construcții, ateliere de reparații de mașini, fabrici de producție, ferme, comerț cu amănuntul, lucrări de construcții, companie de publicitate
• Locație showroom: Statele Unite ale Americii, Germania, Vietnam, Brazilia, Peru, Mexic, Rusia, Thailanda, Maroc, Kenya, Chile, Algeria, Africa de Sud
• Tip de marketing: produs nou 2020
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 1 an
• Componente de bază: Motor
• Servicii post-vânzare oferite: Ingineri disponibili pentru service mașini în străinătate, Piese de schimb gratuite, Instalare pe teren, punere în funcțiune și instruire, Servicii de întreținere și reparare pe teren, Suport tehnic video, Asistență online
• Materia prima: Bara de otel
• Putere: hidraulică
• Utilizare: Îndoirea tablei metalice
• Tensiune: 220V/380V/400V
• Material de prelucrare: Oțel Aluminiu
• Utilizare: I-beam din oțel pătrat etc.
• Material prelucrat: îndoirea plăcilor din tablă de oțel moale
• Materiale: îndoire plăci de aluminiu
• Certificare: ISO 9001:2000
• Service după garanție: Suport tehnic video, Asistență online, Piese de schimb, Serviciu de întreținere și reparații pe teren
