12mm 3200mm Mașină hidraulică de forfecare cu ghilotină Mașină de tăiat tablă de oțel CNC

Caracteristici:

1. Platforma de alimentare frontală este echipată cu riglă pentru alimentarea plăcii și, de asemenea, suprafața netedă pentru a proteja farfuria în orice suprafață care rănește la hrănire. Rigla poate fi de precizie în MM sau mai multe unități pentru controlul și verificarea preciziei.

2. Masa de lucru este echipată cu bile sau bară rotundă din oțel pentru a sprijini placa în alimentare și, de asemenea, protecția pentru orice lacerat de suprafață.

3. Cutia electronică a fost echipată cu componente certificate bune. În mare parte, folosim componente SIEMENS sau Schneider certificate CE pentru mașini de export și, de asemenea, componente certificate CCC de înaltă calitate la carte pentru diferite nevoi standard ale clienților.

4. Corpul mașinii din oțel, alegem în mare parte furnizorul de plăci de oțel de top din China, Shanghai BAOSTEEL, de bună calitate și a fost tratat cu vopsea anticorozivă înainte de ultima vopsea. Deci, mașina va avea în primul rând o utilizare durabilă și, de asemenea, un aspect exterior perfect.

5. Lama: Materialul lamei este 9CrSi sau 6CrW2Si, materialul este un material testat de mii de ori pentru o rigiditate ridicată și un rezultat de tăiere. Lama sus este o lamă dreptunghiulară cu patru margini ale lamei, care este diferită de mașina de forfecare QC12Y Swing Beam (detaliat vă rugăm să verificați lama SIECC/SIECCTECH explică fotografia și instrucțiunile). Distanța lamei poate fi reglată manual sau cu motor. Ambele au un cadran index pentru a afișa spațiul liber, astfel încât controlul și afișarea să poată fi ușor. Iar axul lamei în sus folosește o structură de înclinare pentru a promova precizia de forfecare.

6. Mașina a echipat piciorul de presare pentru a apăsa placa stabil la tăiere, piciorul a fost echipat cu o suprafață de plastic cu o fracțiune mare fără distrugerea suprafeței plăcii. Pentru placa Hole, vom echipa picior pătrat pentru o presă pătrată stabilă.

7. Pompă cu angrenaje: Folosim „pompă cu angrenaje interioare conjugate drepte” de marcă bună atât în China Shanghai chengjie, cât și în Germania Eckerler. Pompa cu angrenaje interioare este tratată ca o pompă fără uzură în industrie și a fost utilizată pe scară largă în mașini hidraulice de înaltă precizie, cu caracter de zgomot redus, fără pulsații și durată de viață lungă. Pompa cu angrenaje Shanghai Chengjie este folosită și în industria aeronautică din China, astfel încât este de încredere și de încredere. Când lucrezi la viteză mare, sunetul este plat și neted, chiar și fără capcane. Durata lungă de viață depinde de performanța sa abrazivă, componentele interioare ale mașinii au un strat de protecție a peliculei de ulei, deci folosiți chiar și ulei hidraulic normal, chiar și fără abraziune.

8. Sistemul hidraulic poate folosi sistemul Germany Rexroth sau USA OMG. Returul este controlat de cilindrul de retur de azot cu proces de lucru stabil și ușor de utilizat. Presa hidraulică a forțat transmisia în sus și azotul impun împingerea în sus cu o bună cooperare de lucru. (Principiul de lucru poate reveni la desenul tehnologiei SIECC QC11Y și QC12Y)

9. Ecartamentul din spate este numărat de contor și poate fi micro-ajustat și este acționat de motor.

10. Mașina va fi echipată cu ușă de protecție pentru gard înaintea lamei de tăiere și a piciorului de presare. Gardul poate fi deschis dacă este necesar. Lângă gât, vom echipa cu ușă deschisă disponibilă pentru securitatea persoanelor, dar care poate fi deschisă atunci când este nevoie de orice verificare în interior.

11. Folosirea căii de rulare cu trei rulmenți pentru a elimina golul șinelor și pentru a îmbunătăți calitatea forfecării. (Desenul de mașină disponibil pentru
explica clar)

Specificație

Model	Grosimea maximă	Rezistenta la curgere	Max. Lungime	Unghi	X.Accident vascular cerebral	Frecvență	Putere	L*W*H (mm)	Greutate
QC12Y-4*2500	4mm	≤450kN/cm	2500 mm	1°30'	20~600mm	16 ori/min	5,5 kW	3040*1610*1620	3800Kg
QC12Y-4*3200	4mm	≤450kN/cm	3200 mm	1°30'	20~600mm	14 ori/min	5,5 kW	3840*1610*1620	5000Kg
QC12Y-4*4000	4mm	≤450kN/cm	4000 mm	1°30'	20~600mm	10 ori/min	5,5 kW	4600*1700*1700	6500Kg
QC12Y-4*6000	4mm	≤450kN/cm	6000 mm	1°30'	20~600mm	8 ori/min	7,5 kW	6460*2100*3200	11000Kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20~600mm	14 ori/min	7,5 kW	3040*1610*1620	5000Kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20~600mm	12 ori/min	7,5 kW	3840*1610*1620	6000Kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20~600mm	8 ori/min	7,5 kW	4620*1750*1700	8200Kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20~600mm	6 ori/min	11 kW	5400*1800*1900	10500Kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20~600mm	5 ori/min	11 kW	6480*2100*2300	16500Kg
QC12Y-8*2500	8mm	≤450kN/cm	2500 mm	1°30'	20~600mm	10 ori/min	11 kW	3040*1700*1700	6000Kg
QC12Y-8*3200	8mm	≤450kN/cm	3200 mm	1°30'	20~600mm	8 ori/min	11 kW	3860*1700*1700	7200Kg
QC12Y-8*4000	8mm	≤450kN/cm	4000 mm	1°30'	20~600mm	8 ori/min	11 kW	4640*1700*1700	8800Kg
QC12Y-8*5000	8mm	≤450kN/cm	5000 mm	1°30'	20~600mm	8 ori/min	11 kW	5400*2100*2000	11500Kg
QC12Y-8*6000	8mm	≤450kN/cm	6000 mm	1°30'	20~600mm	8 ori/min	11 kW	6480*2100*2350	18000Kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20~600mm	9 ori/min	11 kW	3040*1700*1700	7300Kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20~600mm	9 ori/min	11 kW	3860*1700*1700	8000Kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20~600mm	8 ori/min	11 kW	4650*2100*2000	12050Kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20~1000mm	5 ori/min	15 kW	6500*2100*2300	24000Kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20~600mm	9 ori/min	18,5 kW	3140*2150*2000	9000Kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20~600mm	9 ori/min	18,5 kW	3880*2150*2000	10800Kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20~1000mm	8 ori/min	18,5 kW	4680*2150*2000	13000Kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20~1000mm	6 ori/min	18,5 kW	5900*2150*2000	16000Kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20~1000mm	5 ori/min	18,5 kW	6900*2600*2700	29500Kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20~1000mm	5 ori/min	18,5 kW	9000*3500*3500	46500Kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20~600mm	9 ori/min	22 kW	3140*2150*2000	11000Kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20~600mm	8 ori/min	22 kW	388 0*2150*2000	13000Kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20~1000mm	8 ori/min	22 kW	4650*2150*2200	16300Kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20~1000mm	6 ori/min	22 kW	5900*2600*2700	20000Kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20~1000mm	5 ori/min	22 kW	6900*2700*2700	36000Kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20~1000mm	5 ori/min	22 kW	9000*3500*3500	75000Kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20~1000mm	8 ori/min	22 kW	3440*2300*2500	15800Kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20~1000mm	8 ori/min	22 kW	4150*2350*2700	18500Kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20~1000mm	5 ori/min	22 kW	4850*2600*2700	21500Kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20~1000mm	4 ori/min	30KW	6700*3000*3000	47000Kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20~1000mm	8 ori/min	37 kW	3200*2700*2900	19000Kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20~1000mm	5 ori/min	37 kW	4200*2700*2900	23000Kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20~1000mm	4 ori/min	37 kW	3300*2900*3000	23500Kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20~1000mm	4 ori/min	40KW	4200*2900*3200	26000Kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20~1000mm	de 3 ori/min	55 kW	3200*3300*3000	38000Kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	de 3 ori/min	55 kW	4300*3300*3200	49000Kg

Detalii

PROCESUL DE FONDERE

Design perfect sub toate aspectele; Alegând ghilotina CNC nouă și îmbunătățită, vom avea siguranță maximă, precizie ridicată și ușurință unică de utilizare.

Distanța lamei, unghiul de tăiere și lungimea de tăiere sunt toate ajustate automat pe baza selecției materialului și a grosimii.

Părțile critice ale presei franate și mașinilor de forfecare KEC sunt fabricate în Germania.

Componentele atent selectate provin de la parteneri pe termen lung la nivel global.

Ne bazăm pe calitatea noastră și, prin urmare, oferim ghilotinei noastre o garanție de 3 ani.

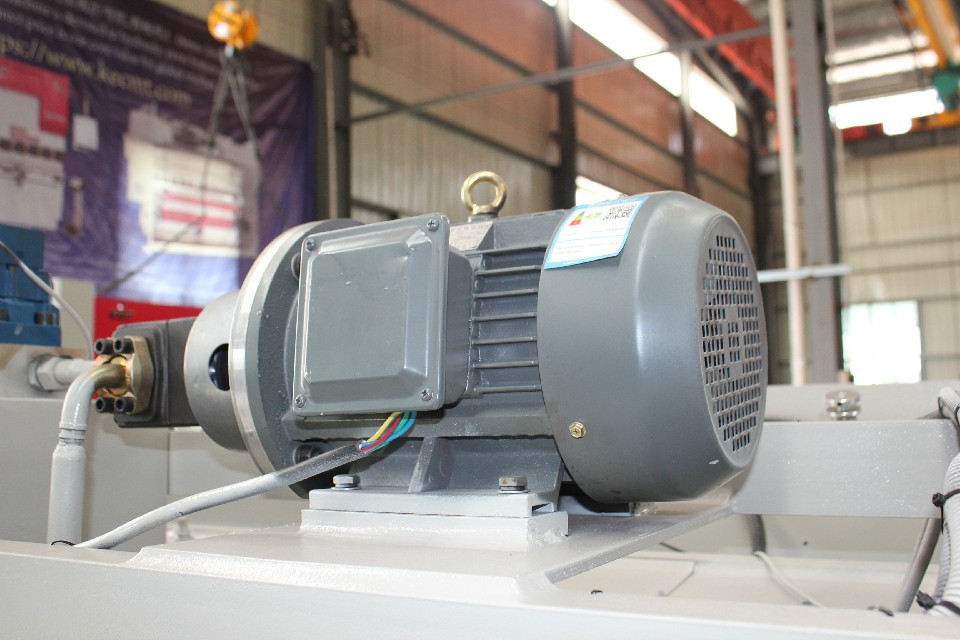

Motor principal Siemens

Utilizarea motorului Siemens garantează durata de viață a mașinii și reduce zgomotul în timpul lucrului.

Blade Clourancant Reglare rapidă

Mecanism de reglare rapidă pentru rearanjarea jocului lamei. operare ușoară manuală. realizând reglarea neîntreruptă a jocului lamei.

Regulator de verticalitate pentru poziționare frontală

Dispozitiv de poziționare frontală, setare verticalitate și dispozitiv de poziționare pe suportul frontal din stânga, garantând precizia de tăiere, operare ușoară, practic și eficient.

Banc de lucru Rolling Steel Ball

Bila de oțel de rulare a bancului de lucru poate reduce frecarea, protejează suprafața piesei de prelucrat.

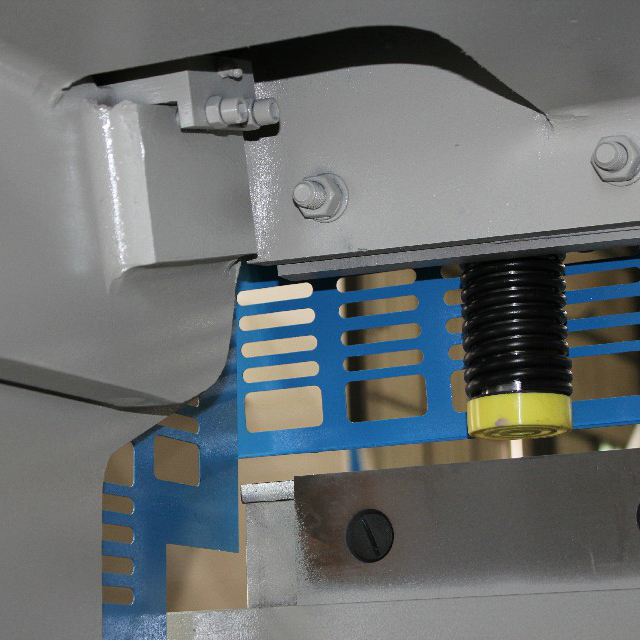

Cilindru de presiune cu arc încorporat

Capătul său inferior echipat cu garnitură de material special, controlează puțin presiunea, evitând aliajul de aluminiu sau alte materiale mai moi
materialele fiind imprimate.

Calibre din spate de înaltă precizie

Ecartamentul din spate al structurii de ghidare liniară cu șurub cu bile unic și nou asigură o precizie ridicată de poziționare. Regulă de ghidare reglabilă a fasciculului și structură de transmisie sincronă, stabilă și fiabilă. Structură opțională a mecanismului de ridicare pentru a tăia piesa de lucru din intervalul ecartamentului din spate. La tăierea plăcilor metalice subțiri și late, poate fi selectat dispozitivul de sprijin pneumatic. Gama de poziționare mărită face tăierea mai eficientă și mai precisă.

Cabinet electric stabil

Sistemele electrice durabile France Schneider asigură funcționarea stabilă a mașinii. Conexiunea și aranjarea rezonabilă a liniilor reduc foarte mult rata de eșec. Iar operatorul și toate părțile mașinii au jucat o protecție bună. Servo și antrenare opționale pentru a îmbunătăți precizia de poziționare a axei (X) de spate.

CONFIGURARE

Sistem de control CNC: Estun E21S Control de la Nanjing

Componente electrice: Schneider Electrical din franceză

Motor principal: marca Siemens din Germania

Senzor de măsurare a unghiului: OPKON de la marca Türkçe

Drive invertor: Taiwan DELTA Servomotor și sistem de conducere

PLC: Schneider Electrical din franceză

Lame de tăiere: scule Shark din China

Sistem hidraulic: Bosch-Rexroth din Germania

Pompă hidraulică: SUNNY de la marca SUA sau o marcă echivalentă

Conector tub: marca EMB din Germania

Ghid șurub cu bile/ căptușeală: HIWIN din zona Taiwan

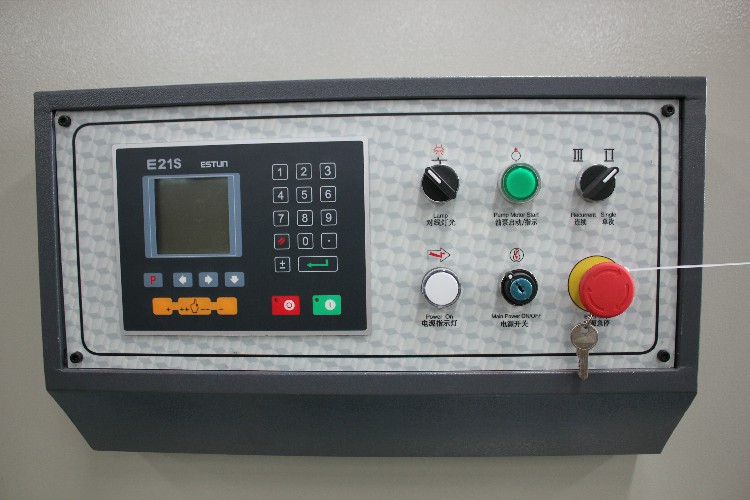

Controler E21S

* Backgauge și control bloc
* Control pentru motoare de curent alternativ general, convertizor de frecvență
* Poziționare inteligentă
* Contor stoc
* Setarea timpului de menținere/decompresie
* Memorie de programe de până la 40 de programe
* Până la 25 de pași per program
* Poziționare pe o singură parte
* Funcția de retragere
* O singură cheie de rezervă/restaurare a parametrilor
* mm/inch
* Chineză/Engleză

FAQ

1. Î: Vedem multe mărci chinezești acolo pe piață, sunt toți producători? Dar KEC/yaduan?

R: Este adevărat că dintre toate acele mărci chinezești, majoritatea sunt mărci comerciale.
Dar KEC/yaduan este adevăratul producător care produce presă hidraulică și mașini de forfecare din 2008.

2. Î: Cum să obțineți o cotație exactă de la KEC?

R: Pur și simplu furnizați-ne detaliile materialului, grosimea maximă și lățimea maximă cu care doriți să lucrați.

3. Î: Puteți face servicii OEM?

A: Sigur. designul dvs. sau alte cerințe sunt acceptate, propriul logo poate fi efectuat pe mașină.

4. Î: Care este costul de transport din China în țara dumneavoastră?

R: Putem trimite mașina către portul sau adresa ușii dvs. pe mare.

Vă rugăm să ne spuneți cel mai apropiat port sau adresa cu codul poștal.

Lucrăm cu mai mulți agenți de transport de încredere pentru a aranja transportul global în mai multe moduri.

5. Î: Care este timpul mediu de livrare?

R: Pentru stocuri, timpul de livrare este de aproximativ 7 zile. Pentru producția de masă, termenul de livrare este de 20-30 de zile de la primirea plății depozitului. Termenele de livrare devin efective la primirea depozitului. Dacă termenele noastre de livrare nu funcționează cu termenul limită, am putea aranja o producție specială urgentă, astfel încât să ne respectăm termenul limită. În toate cazurile, vom încerca să ne adaptam nevoilor dumneavoastră. În cele mai multe cazuri, suntem capabili să gestionăm livrarea rapidă.

6. Î: Puteți furniza documentația de transport relevantă?

R: Da, putem furniza majoritatea documentelor, inclusiv
Foaia de transport;
Certificate de analiză/conformitate;
certificat CE, certificat COC;
Asigurare;
Tara de origine;
Factură comercială;
Lista de ambalare și alte documente de export, indiferent de necesitate.

7. Î: Acceptați plata LC?

R: Da, în mod normal, plata noastră este de 30% 70% T/T, plata LC este de asemenea acceptabilă

8. Î: Cum să operați mașinile comandate?

R: Videoclipurile mașinilor înainte de expediere în fabrica noastră vă vor fi trimise direct.

9. Î: Cum rămâne cu serviciul de punere în funcțiune?

R: Putem oferi serviciul de punere în funcțiune, cumpărătorul trebuie să își permită bilete de avion.

10. Î: Care este garanția produsului?

R: În mod normal, 3 ani. Angajamentul nostru este de a vă satisface cu produsele noastre. În garanție sau nu, este cultura companiei noastre să abordeze și să rezolve toate problemele clienților spre satisfacția tuturor.

11. Î: Garantați livrarea sigură și sigură a produselor?

R: Da, folosim întotdeauna ambalaje de export de înaltă calitate. De asemenea, folosim ambalaje solide specializate pentru mărfuri periculoase și expeditori validați de depozitare la rece pentru articolele sensibile la temperatură. Ambalajele speciale și cerințele de ambalare non-standard se vor percepe suplimentar.

Detalii

• Max. Latime de taiere (mm): 3200
• Max. Grosime de tăiere (mm): 12 mm
• Nivel automat: complet automat
• Unghi de forfecare: 1,5 grade
• Lungimea lamei (mm): 2400 mm
• Cursă ecartament spate (mm): 20 - 600 mm
• Adâncimea gâtului (mm): 150 mm
• Stare: Nou
• Putere (kW): 18,5 kW
• Greutate (KG): 10800 KG
• Tensiune: 380V/50HZ/3PH
• Dimensiune (L*W*H): 3880*2150*2000
• Anul: 2021
• Garantie: 3 ani
• Puncte cheie de vânzare: Precizie ridicată
• Industrii aplicabile: ateliere de materiale de construcții, ateliere de reparații de mașini, fabrici de producție, lucrări de construcții, energie și minerit
• Locație showroom: Canada, Regatul Unit, Statele Unite ale Americii, Franța, Germania, Rusia, Japonia, Australia
• Tip de marketing: produs nou 2021
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 3 ani
• Componente de bază: rulment, motor, pompă, angrenaj, PLC, recipient sub presiune, motor, cutie de viteze
• Sistem de control: Estun E21 NC Control
• Material de tăiere: metal, oțel inoxidabil, oțel carbon
• Servicii post-vânzare oferite: Piese de schimb gratuite, Instalare pe teren, punere în funcțiune și instruire, Servicii de întreținere și reparare pe teren, Asistență online, Suport tehnic video
• Service după garanție: Suport tehnic video, Asistență online, Piese de schimb, Serviciu de întreținere și reparații pe teren
• Locația serviciului local: Canada, Regatul Unit, Statele Unite ale Americii, Franța, Pakistan, Mexic, Rusia, Australia, Africa de Sud
• Certificare: CE
